导轨式网管型工业以太网交换机
-
- 5和8口入门级网管型以太网交换机

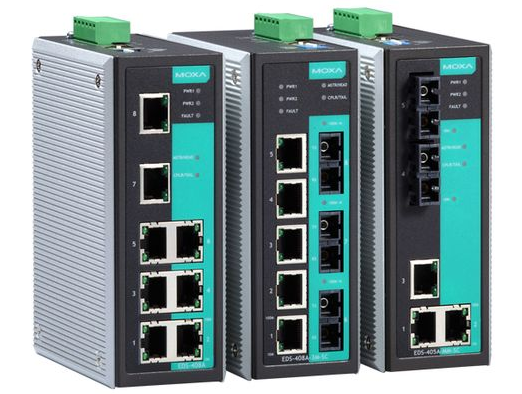

EDS-405A/408A系列
- EDS-405A/408A系列是专为工业应用场合所设计的5口和8 口入门级网管型以太网络交换机。EDS-405A/408A系列支持多种网络管理功能，包括：Turbo Ring，Turbo Chain，ring coupling，IGMP snooping，IEEE 802.1Q VLAN，port-based VLAN，QoS，RMON，带宽管理，端口镜像功能，及通过 e-mail或继电器输出的事件触发报警。EDS-405A/408A的 Turbo Ring功能可以通过基于网页的管理界面或者用位于 EDS-405A/408A交换机顶部面板的拨码开关轻松配置。
优势和特点
• 命令行界面（CLI），可快速配置主要网管功能
• 获得IPv6 Ready标志（IPv6标志委员会认证）
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP和PROFINET*工业以
太网协议
• 支持EtherNet/IP EDS(电子数据表）文档，客制化AOI（附
加说明）和FactoryTalk®可视化面板
• PROFINET GSDML文档及SIMATIC有效的7步设备图标
• 支持Turbo Ring，Turbo Chain（自愈时间< 20 ms @ 250
台交换机），RSTP/STP网络冗余
• IGMP Snooping和GMRP过滤组播封包
• 支持基于端口的VLAN，IEEE 802.1Q VLAN和GVRP协议，
简易网络规划
• 支持QoS（IEEE802.1p和TOS/DiffServ）增加网络稳定性
• 采用RMON有效提升网络监测和预测能力
• 支持SNMPv1/v2c/v3不同等级的网络管理协议
• 支持带宽管理，确保网络稳定性
• 支持端口镜像功能，便于在线调试
*仅限于EDS-405A/408A-PN系列
-
硬件规格
技术参标标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1p适用于Class of Service
IEEE 802.1Q适用于VLAN Tagging
协议：IGMPv1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，TFTP，SNTP，SMTP，RARP，RMON，
HTTP，Telnet，Syslog，DHCP Option 66/67/82，BootP，
LLDP，PROFINET*，EtherNet/IP，Modbus/TCP，IPv6，
NTP Server/Client
MIB：MIB-II，Ethernet-Like MIB，P-BRIDGE MIB，Bridge
MIB，RSTP MIB，RMON MIB Group 1，2，3，9
流量控制：IEEE 802.3x流控，背压式流控
*仅限EDS-405A/408A-PN系列
交换机属性MAC地址表大小：2 K (EDS-405A)，8 K (EDS-408A)
封包缓冲区大小：1 Mbit
接口光纤接口：100BaseFX口（SC/ST接口）
RJ45端口：10/100BaseT（X）自动协商速度，全/半双工模式，
和自动MDI/MDI-X连接
控制口：RS-232（RJ45接口）
DIP开关：Turbo Ring，Master，Coupler，Reserve
LED指示灯：PWR1，PWR2，FAULT，MSTR/HEAD，
CPLR/TAIL，10/100M
报警输出：一路继电器输出，电流负载能力1 A @ 24 VDC
光纤.jpg)
电源需求输入电压：24 VDC（12 ~ 45 VDC），双冗余输入
输入电流：
EDS-405A，EDS-405A-EIP，EDS-405A-PN：0.24 A @ 24 V
EDS-405A-MM/SS：0.32 A @ 24 V
EDS-408A，EDS-408A-EIP，EDS-408A-PN：0.26 A @ 24 V
EDS-408A-MM/SS：0.35 A @ 24 V
EDS-408A-3M/3S/2M1S/1M2S：0.32 A @ 24 V
过载保护：提供
接口：1个可插拔的6针接线端子
反接保护：提供
机械特性外壳：金属，IP30防护等级
尺寸：53.6 x 135 x 105 mm（2.11 x 5.31 x 4.13 in）
重量：
EDS-405A，EDS-405A-MM，EDS-405A-SS，EDS-405A-PN，
EDS-405A-EIP: 650 g
EDS-408A，EDS-408A-MM，EDS-408A-SS，EDS-408A-PN，
EDS-408A-EIP: 650 g
EDS-408A-3M/3S/2M1S/1M2S: 890 g
安装方式：导轨、壁挂（可选套件）
工作环境工作温度：
标准型号：0 ~ 60 °C（32 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 508，UL 60950-1*，CSA C22.2 No. 60950-1，
EN 60950-1**
Hazardous Location：UL/cUL Class 1 Division 2
Groups A/B/C/D*，
ATEX Zone 2 Ex nA nC IIC T4 Gc***，
ATEX Zone 2 Ex nA nC op is IIC T4 Gc****
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Marine：EDS-405A/408 A，EDS-405A/408A 2 Fiber
series：DNV，GLEDS-408A 3 Fiber series：DNV，GL，LR，
ABS，NK
Traffic Control：NEMA TS2
Rail Traffic：EN 50121-4**
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
*EDS-405A/408A，仅EDS-405A/408A 2个光纤系列
**仅EDS-408A
***EDS-405A，仅EDS-405A 2个光纤系列
****EDS-408A，仅EDS-408A 2个光纤系列
注：请登陆Moxa网站，获取最新认证信息。
MTBF（平均无故障时间）：EDS-405A系列：392，000小时
EDS-408A系列：1，102，845小时
数据库：Telcordia（Bellcore），GB
保修保修期：5年
-
EDS-405A/408A-PN-T 宽温型号(-40 ~ 75 °C),5/8个10/100BaseT(X) EDS-405A/408A-EIP-T 宽温型号(-40 ~ 75 °C),5/8个10/100BaseT(X) EDS-405A/408A-PN 标准型号(0 ~ 60 °C)，5/8个10/100BaseT(X) EDS-405A/408A-EIP 标准型号(0 ~ 60 °C)，5/8个10/100BaseT(X) EDS-408A-1M2S-SC-T 宽温型号(-40 ~ 75 °C),5个10/100BaseT(X)，1个多模，SC接头，2个单模，SC接头 EDS-408A-1M2S-SC 标准型号(0 ~ 60 °C)，5个10/100BaseT(X)，1个多模，SC接头，2个单模，SC接头 EDS-408A-2M1S-SC-T 宽温型号(-40 ~ 75 °C),5个10/100BaseT(X)，2个多模，SC接头，1个单模，SC接头 EDS-408A-3S-SC-T 宽温型号(-40 ~ 75 °C),5个10/100BaseT(X)，3个单模，SC接头 EDS-408A-2M1S-SC 标准型号(0 ~ 60 °C)，5个10/100BaseT(X)，2个多模，SC接头，1个单模，SC接头 EDS-408A-3S-SC 标准型号(0 ~ 60 °C)，5个10/100BaseT(X)，3个单模，SC接头 EDS-408A-3M-ST-T 宽温型号(-40 ~ 75 °C),5个10/100BaseT(X)，3个多模，ST接头 EDS-408A-3M-SC-T 宽温型号(-40 ~ 75 °C),5个10/100BaseT(X)，3个多模，SC接头 EDS-408A-3M-ST 标准型号(0 ~ 60 °C)，5个10/100BaseT(X)，3个多模，ST接头 EDS-408A-3M-SC 标准型号(0 ~ 60 °C)，5个10/100BaseT(X)，3个多模，SC接头 EDS-405A/408A-SS-SC-T 宽温型号(-40 ~ 75 °C)， 3/6个10/100BaseT(X)，2个100BaseFX单模，SC接头 EDS-405A/408A-SS-SC 标准型号(0 ~ 60 °C)，3/6个10/100BaseT(X)，2个100BaseFX单模，SC接头 EDS-405A/408A-MM-ST-T 宽温型号(-40 ~ 75 °C),3/6个10/100BaseT(X)，2个100BaseFX多模，ST接头 EDS-405A/408A-MM-SC-T 宽温型号(-40 ~ 75 °C)，3/6个10/100BaseT(X)，2个100BaseFX多模，SC接头 EDS-405A/408A-MM-ST 标准型号(0 ~ 60 °C), 3/6个10/100BaseT(X)，2个100BaseFX多模，ST接头 EDS-405A/408A-MM-SC 标准型号(0 ~ 60 °C)，3/6个10/100BaseT(X)，2个100BaseFX多模，SC接头 EDS-405A/408A-T 宽温型号(-40 ~ 75 °C)，5/8个10/100BaseT(X) EDS-405A/408A 标准型号(0 ~ 60 °C),5/8个10/100BaseT(X) 可选配件 产品编号 描述 ABC-01 网管型以太网交换机的工业级自动备份配置器，工作温度0 ~ 60 °C EDS-SNMP OPC Server Pro OPC server软件，支持SNMP设备 MXview Moxa工业网络管理软件，可支持50，100，250，500，1000或2000个节点 RK-4U 4U高19英寸机架式安装套件 MDR-40-24/60-24 40/60 W导轨安装式24 VDC直流电源，工作温度-20 ~ 70 ℃
