机架式工业以太网交换机
-
- 24+4G口千兆模块化网管型PoE+以太网交换机
IKS-6728A-8PoE系列
-
简介
IKS-6728A-8PoE系列是专为满足企业及工业关键任务需求的千兆模块化网管型PoE+以太网交换机。IKS-6728A- 8PoE配备最多24个10/100BaseT(X)端口或PoE/PoE+，以及4个combo千兆以太网端口。IKS-6728A-8PoE以太网交换机每个标准的PoE+端口能提供最高可达30W功率，同时能为高负载的PoE设备提供最高可达36W功率的高电源输出，例如：有刮水器/加热器功能的防风雨IP摄像头，高性能无线AP以及坚固的IP电话。IKS-6728A-8PoE以太网交换机支持2种类型的电源输入方式：支持PoE+口的48VDC和 110/220VAC的系统电源。这款以太网交换机同时支持各种管理功能，包括：STP/RSTP，Turbo Ring，Turbo Chain，PoE 电源管理，PoE设备自动检测，PoE供电日程安排，PoE诊断，IGMP，VLAN，QoS，RMON，带宽管理以及端口监控。 IKS-6728A-8PoE系列是专为特殊户外恶劣环境而设计，支持3KV过载保护来确保PoE系统不间断的可靠性。
优势和特点
• 先进的PoE管理功能：PoE输出设置，PD故障检测，PoE
日程安排以及PoE诊断
• 命令行界面（CLI），可快速配置主要网管功能
• IEEE 1588 PTP V2（精密时间协议），支持精确的网络时间同步
• DHCP Opition 82，用于以不同策略分配IP地址
• 支持EtherNet/IP和Modbus/TCP工业以太网协议，用于
设备的管理及监控
• 兼容PROFINET协议，进行透明数据传输
• 支持Turbo Ring，Turbo Chain（自愈时间 < 20 ms @
250台交换机），RSTP/STP和MSTP网络冗余
• IGMP Snooping和GMRP过滤组播封包
• 支持Port-based VLAN，IEEE 802.1Q VLAN和GVRP协
议，简易网络规划
• 支持QoS（IEEE802.1p/1Q）和TOS/DiffServ，增加网络
稳定性
• 采用IEEE 802.3ad，LACP优化网络带宽
• 支持TACACS+，IEEE 802.1X，SNMP v3，HTTPS和SSH，
加强网络安全性
• 支持SNMPv1/v2c/v3不同等级的网络管理协议
• 采用RMON有效提升网络监测和预测能力
• 支持带宽管理，确保网络稳定，基于MAC地址的端口锁
定，防止非法入侵
• 支持端口镜像功能，便于在线调试
• 通过E-mail和继电器输出自动报告意外事件
• 自动恢复在线设备的IP地址
• 自动快速线路恢复
• 可通过网页浏览器，Telnet/Serial console，CLI，
Windows utility和ABC-02-USB进行配置
-
硬件规格
技术参标标准：
IEEE 802.3af/at适用于PoE/PoE+ output
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
IEEE 802.3ab适用于1000BaseT(X)
IEEE 802.3z适用于1000BaseX
IEEE 802.3x适用于Flow Control
IEEE 802.1D-2004适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1s适用于Multiple Spanning Tree Protocol
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1X适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMP v1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，SSH，Syslog，DHCP
Option 66/67/82，EtherNet/IP，Modbus/TCP，LLDP，IEEE
1588 PTPv2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，被压式流控
交换机属性优先级队列：4
最多可用的VLAN数：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256
MAC地址表大小：8 K
封包缓冲区大小：2 Mbit
接口快速以太网：8口10/100BaseT(x)或PoE+ 10/100BaseT(X)
2个模块化插槽，支持任何8或6口的带10/100BaseT(X)，
100BaseFX(SC/ST connector)，100Base SFP，或者
PoE+10/100BaseT(X)接口的模块
注：请看点击Moxa官网了解IM-6700快速以太网模块及PoE+模块信息
千兆以太网：适合安装4口10/100/1000BaseT(X)或
100/1000Base SFP
Console 口：USB系列console（B类型接口）
USB储存口：USB储存（A类型接口适用于ABC-02-USB-T）
系统LED指示灯：PWR1，PWR2，EPS1，EPS2，STATE，
FAULT，MSTR/HEAD，CPLR/TAIL
报警通知：1个继电器输出，电流负载能力3 A @ 30 VDC
电源需求输入电压：
HV型号：
• 110/220 VAC (85 ~ 264 VAC) 适用于交换机系统
• 48 VDC (46 ~ 57 VDC) 适用于PoE系统
(53 ~ 57 VDC被推荐用于PoE+系统)
48 VDC型号:
• 48 VDC (46 ~ 57 VDC) 适用于交换机和PoE系统
输入电流:
HV型号:
• PWR 输入电流 (交换机系统):
Max. 0.33 A @ 110 VAC
Max. 0.24 A @ 230 VAC
• EPS 输入电流 (PoE系统):
Max. 0.29 A @ 48 VDC（不包括电力消耗的PoE设备）
48 VDC 型号:
• PWR/EPS 输入电流 (交换机系统):
Max. 0.53 A @ 48 VDC（不包括电力消耗的PoE设备）
过载保护：提供
反接保护：提供
模块化机架式以太网交换机系统，IKS-6728A-8PoE系列
机械特征外壳：IP30防护等级
尺寸：440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)
重量：IKS-6728A-8PoE-4GTXSFP-HV-HV-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-HV-T: 4150 g
IKS-6728A-8PoE-4GTXSFP-48-48-T: 4250 g
IKS-6728A-8PoE-4GTXSFP-48-T: 4150 g
安装方式：19英寸机架式安装
工作环境工作温度：-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 60950-1，EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3，
EN 61000-4-4 (EFT) Level 3，EN 61000-4-5 (Surge) Level 3，
EN 61000-4-6 (CS) Level 3，EN 61000-4-8，EN 61000-4-11
Rail Traffic: EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登录Moxa网站，获取最新认证信息。
MTBF（平均无故障时间）时间：214，975 hrs
数据库：Telcordia（Bellcore），GB
保修保修期：5年
-

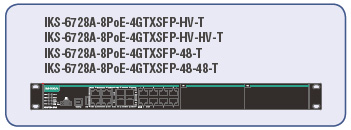

可选型号 产品编号 描述 IKS-6728A-8PoE-4GTXSFP-HV-HV-T 前侧出现，宽温(-40 ~ 75 ℃),4个10/100/1000BaseT(X)或 100/1000BaseSFP*，最高可达24个10/100BaseT(X)或 PoE+ ports，最多可达12个100BaseFX，最高可达20个100BaseSFP*，1个HV (85 ~ 264 VAC)隔离电源提供1,1个HV (85 ~ 264 VAC)隔离电源提供2 IKS-6728A-8PoE-4GTXSFP-HV-T 前侧出现，宽温(-40 ~ 75 ℃),4个10/100/1000BaseT(X)或 100/1000BaseSFP*，最高可达24个10/100BaseT(X)或 PoE+ ports，最多可达12个100BaseFX，最高可达20个100BaseSFP*，1个HV (85 ~ 264 VAC)隔离电源提供1 IKS-6728A-8PoE-4GTXSFP-48-48-T 标准温度(-10 ~ 60 ℃),20个100/1000BaseSFP*，4个Combo Port， 10/100/1000BaseT(X)or 100/1000BaseSFP*，4个10GbESFP+*，1个隔离电源1：48 VDC (46 ~ 57 VDC)，1个隔离电源2：48 VDC (46 ~ 57 VDC) IKS-6728A-8PoE-4GTXSFP-48-T 标准温度(-10 ~ 60 ℃),12个10/100/1000BaseT(X)，8个100/1000BaseSFP*，4个Combo Port， 10/100/1000BaseT(X)or 100/1000BaseSFP*，4个10GbESFP+*，1个48 VDC (46 ~ 57 VDC)隔离电源
