硬件规格

技术参标标准：
• IEEE 802.3适用于10BaseT
• IEEE 802.3u适用于100BaseT(X) and 100BaseFX
• IEEE 802.3ab适用于1000BaseT(X)
• IEEE 802.3z适用于1000BaseX
• IEEE 802.3x适用于Flow Control
• IEEE 802.1D-2004适用于Spanning Tree Protocol
• IEEE 802.1w适用于Rapid STP
• IEEE 802.1s适用于Multiple Spanning Tree Protocol
• IEEE 802.1Q适用于VLAN Tagging

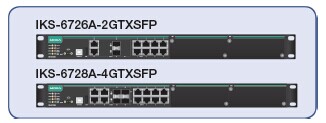

模块化机架式以太网交换机IKS-6726A/6728A

• IEEE 802.1p适用于Class of Service
• IEEE 802.1X适用于Authentication
• IEEE 802.3ad适用于Port Trunk with LACP
协议：IGMP v1/v2，GMRP，GVRP，SNMPv1/v2c/v3，
DHCP Server/Client，BootP，TFTP，SNTP，SMTP，RARP，
RMON，HTTP，HTTPS，Telnet，SSH，Syslog，DHCP
Option 66/67/82，EtherNet/IP，Modbus/TCP，LLDP，IEEE
1588 PTP V2，IPv6，NTP Server/Client
MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背压式流控
交换机属性优先级队列：4
最多可用的VLAN数：64
VLAN ID范围：VID 1 ~ 4094
IGMP Groups：256
MAC地址表大小：8 K
封包缓冲区大小：2 Mbit
接口快速以太网口：8口10/100Base T(X)和2个模块插槽。支持
任意带有10/100BaseT(X)，100BaseFX (SC/ST接口)， 或
100Base SFP的8/6口模块
注：登入Moxa官网了解IM-6700A快速以太网模块信息千兆以太网：2或4口
10/100/1000BaseT(X)或100/1000Base SFP
控制口：USB串口控制（B类型连接头）
储存口：USB储存（A类型连接头适用于ABC-02-USB)
系统LED指示灯：STATE，PWR1，PWR2，FAULT，MSTR/
HEAD，CPLR/TAIL
报警触电：1路继电器输出报警，输出电流3A@30VDC或
3A@240VAC
电源需求输入电压：24 VDC (18 ~ 36 VDC)，48 VDC (36 ~ 72 VDC)，
或110/220 VAC (85 ~ 264 VAC）
输入电流：(没有安装IM-6700模块时)
• 最大0.42 A @ 24 VDC
• 最大0.22 A @ 48 VDC
• 最大0.32/0.16 A @ 110/220 VAC
过流保护：提供
反接保护：提供
机械特性外壳：IP30防护等级
尺寸：440 x 44 x 280 mm (17.32 x 1.37 x 11.02 in)
重量：4100 g
安装方式：19”机架式安装
工作环境工作温度：-40 ~ 75 ℃ (-40 ~ 167 °F)
储存温度：-40 ~ 85 ℃ (-40 ~ 185 °F)
相对湿度：5 ~ 95% (无凝露)
安规认证Safety：UL 60950-1, EN 60950-1
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS)
Level 3，EN 61000-4-4 (EFT) Level 3，EN 61000-4-5
(Surge) Level 3，EN 61000-4-6 (CS) Level 3，EN 61000-
4-8，EN 61000-4-11
Rail Traffic：EN 50121-4
Shock： IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。
MTBF (平均无故障时间）时间：643，945 hrs
数据库：Telcordia (Bellcore)，GB
保修保修期：5
