简介 EDS-P308是一款8端口非网管型智能以太网交换机，其中端口1至4支持PoE技术每个端口输出功率高达15.4 W。可以作为PSE为其它设备供电。EDS-P308可以为IEEE802.3af兼容的被供电设备进行供电，因此可以减少额外的布线成本。EDS-P308支持IEEE802.3/802.3u/802.3x，10/100M，全双工/半双工自适应，MDI/MDI-X自动侦测，为您的以太网络提供经济的解决方案。此外，内置的继电器报警功能可以在电源失效或者端口连线中断时发出报警。。 特点 4个兼容IEEE 802.3af标准，带PoE功能以太网口 每个PoE端口可提供高达15.4 W @ 48 VDC电源 自动识别电源功耗和网络设备的供电方式 双冗余直流电源输入 工作温度-40 ~ 75 °C（宽温型号）

技术参数标准：
IEEE 802.3af for Power-over-Ethernet
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)
IEEE 802.3x适用于流量控制处理类型：存储和转发交换方式
处理类型：存储和转发
流量控制：IEEE 802.3 x流量控制，背压式流控
交换机属性MAC地址表大小：1 K
封包缓冲区大小：512 Kbit接口
光口：100BaseFX端口 (SC接头)
RJ45端口：10/100BaseT(X) 速率自侦测，全/半双工模式，MDI/MDI-X连接自侦测
PoE管脚：V+，V+，V-，V- 对应针脚1，2，3，6 (Endspan，MDI Alternative A)
DIP开关：端口中断报警
LED指示灯：PWR1，PWR2，FAULT，10/100M，PoE
报警通知：1路继电器输出报警，电流承载能力0.5 A @ 48VDC
工作环境工作温度：
标准型号：0 ~ 60 °C (32 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证 Safety：UL 508
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 4，EN 61000-4-5 (Surge) Level 4,

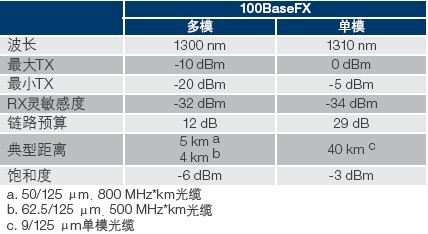

光纤

电源需求输入电压：48 (46 ~ 50 V) VDC，冗余输入
输入电流：最大1.6 A @ 48 V (最多支持4个PoE端口，每端口15.4W)
过载电流保护：2.5 A @ 48 VDC
连接：1个可插拔的6脚接线端子
反接保护：提供
机械特性外壳：Metal，IP30防护等级
尺寸：53.6 × 135 × 105 mm (2.11 x 5.31 x 4.13 in)
重量：840 g
安装：导轨式或者壁挂式安装（可选套件）
EN 61000-4-6 (CS) Level 3，EN61000-4-8
Marine：DNV，GL，LR，ABS，NK
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
注：请登陆Moxa网站，获取最新认证信息。
MTBF（平均无故障时间）
时间：406,194 hrs
数据库：Telcordia (Bellcore)，GB
保修保修期：5年

标温型号
	产品编号	描述
	EDS-P308-M-SC	非网管型以太网交换机，3个10/100BaseTX口，4个PoE口，1个100BaseFX 多模口，SC接头，0~60°C
	EDS-P308-S-SC	非网管型以太网交换机，3个10/100BaseTX口，4个PoE口，1个100BaseFX 单模口，SC接头，0~60°C
	EDS-P308-MM-SC	非网管型以太网交换机，2个10/100BaseTX口，4个PoE口，2个100BaseFX 多模口，SC接头，0~60°C
	EDS-P308-SS-SC	非网管型以太网交换机，2个10/100BaseTX口，4个PoE口，2个100BaseFX 单模口，SC接头，0~60°C
	EDS-P308	非网管型以太网交换机，4个10/100BaseTX口，4个PoE口，0~60°C

宽温型号
	产品编号	描述
	EDS-P308-M-SC-T	非网管型以太网交换机，3个10/100BaseTX口，4个PoE口，1个100BaseFX 多模口，SC接头，-40~75°C
	EDS-P308-S-SC-T	非网管型以太网交换机，3个10/100BaseTX口，4个PoE口，1个100BaseFX 单模口，SC接头，-40~75°C
	EDS-P308-MM-SC-T	非网管型以太网交换机，2个10/100BaseTX口，4个PoE口，2个100BaseFX 多模口，SC接头，-40~75°C
	EDS-P308-SS-SC-T	非网管型以太网交换机，2个10/100BaseTX口，4个PoE口，2个100BaseFX 单模口，SC接头，-40~75°C
	EDS-P308-T	非网管型以太网交换机，4个10/100BaseTX口，4个PoE口，-40~75°C

PoE分离器
	产品编号	描述
	SPL-24	PoE分离器，24 VDC，工作温度 0至60°C，最大输出功率 12.95W
	SPL-24-T	PoE分离器，24 VDC，工作温度 -40℃ 至 75°C ，最大输出功率12.95W

导轨式电源
	产品编号	描述
	DR-120-48	120W/2.5A DIN-Rail 安装式48直流电源，电压输入范围：可用开关切换88~132 VAC/176 ~264 VAC
	DR-75-48	75 W/1.6A导轨式48 VDC，一般情况下，85 ~ 264 VAC电压输入

安装配件
	产品编号	描述
	WK-46	壁挂式安装套件
	RK-4U	“4U-high 19”机架安装套件
