简介 EDS-305/308/309/316系列5/8/9/16口以太网交换机给您的以太网连接提供经济的解决方案。内嵌的智能报警功能，可以帮助系统维护者监控网络的运行状况。此一系列产品专为恶劣的工业环境设计，如在危险地点（Class I，Div. 2/ATEX），符合FCC、UL及CE标准。EDS-305/308/309/316系列包含了2类型号，分别是0 ~ 60 °C的一般型号和-40 ~ 75°C的宽温型号。这两类产品各为工业应用环境中标准的和扩展的工作温度所设计，并且通过了100%的烧机测试，可以满足工业自动化控制的特殊需求，该EDS-305/308/309/316系列可以方便地安装在导轨或在一个配电箱。 特点 冗余24伏双直流电源输入 电源故障和端口连接中断时可以通过继电器进行报警 广播风暴保护 透明传输标有VLAN记号的封包 工作温度-40 ~ 75 °C（宽温型号）

技术参数标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3x适用于Flow Control
处理类型：存储和转发
流控：IEEE802.3x全双工，背压式流控
交换机属性MAC地址表大小：1 K（EDS-305/308/309）
封包缓冲区大小：：n/a (EDS-305)，512 Kbit (EDS-308/309)， 1.25 Mbit (EDS-316)

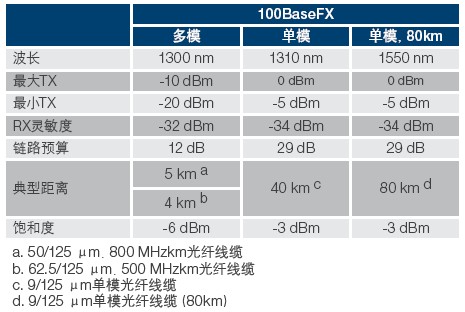

接口光纤接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自动侦测，全/半双工，MDI/MDI-X自适应
DIP开关：
• 端口断线报警掩码
• 启用/禁用广播风暴保护 (EDS-316)
LED指示灯：PWR1，PWR2，FAULT，10/100M（TP口），100M（光口）
报警输出：一路继电器输出报警，1A @ 24 VDC
光纤电源需求输入电压：
EDS-305/308：24 VDC (12 to 48 VDC)，双冗余输入
EDS-309：24 VDC (12 to 45 VDC)，双冗余输入
EDS-316：12/24/48 VDC (9.6 to 60 VDC)，双冗余输入
输入电流：
EDS-305：0.13 A @ 24 V
EDS-305-M/S：0.17 A @ 24 V
EDS-308：0.13 A @ 24 V
EDS-308-M/S：0.21 A @ 24 V
EDS-308-MM/SS：0.26 A @ 24 V
EDS-309-3M：0.31 A @ 24 V
EDS-316：0.27 A @ 24 V
EDS-316-M/S/MM/SS/MS：0.44 A @ 24 V
过载电流保护：
EDS-305，EDS-305-M，EDS-305-S，EDS-308：1.1 A
EDS-308-M/S/MM/SS，EDS-309系列，EDS-316系列：1.6 A
接口：1个可插拔的6针接线端子
反接保护：提供
机械特性包装：金属外壳，IP30防护
尺寸：
EDS-305/308/309系列：
53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
EDS-316系列：
80.1 x 135 x 105 mm (3.15 x 5.31 x 4.13 in)
重量：
EDS-305/308/309系列：790 g
EDS-316系列：1140 g
安装：导轨、壁挂安装（可选套件）
工作环境工作温度：
标准型号：0 ~ 60 °C（32 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：
EDS-305系列：
UL 508，UL 60950-1，CSA C22.2 No. 60950-1
EDS-308/309/316系列：
UL 508，UL 60950-1，CSA C22.2 No. 60950-1，EN 60950-1
Hazardous Location：UL/cUL Class I Division 2
Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）（EDS-305/308：Level 2；EDS-309/316：Level 3）
Marine：DNV，GL
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均无故障时间）：
EDS-305系列：422,000 hrs
EDS-308系列：255,000 hrs
EDS-309系列：396,000 hrs
EDS-316系列：257,000 hrs
数据库：MIL-HDBK-217F，GB
保修保修期：5年

可选型号
	产品编号	描述
	EDS-316-SS-SC-40/80	非网管型以太网交换机，1个100BaseFX,SC单模接头，1个100BaseFX SC单模接头80KM。操作温度0 ~ 60°C
	EDS-316-SS-SC-80	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX单模SC接头80KM。操作温度0 ~ 60°C
	EDS-316-S-SC-80	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX单模SC接头80KM。操作温度0 ~ 60°C
	EDS-316-SS-SC-T	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，ST接头。操作温度-40 ~ 75°C
	EDS-316-MS-SC-80	非网管型以太网交换机，14口10/100BaseT(X) 和1个100BaseFX 多模口SC接头，一个单模SC接头80KM。操作温度0 ~ 60°C
	EDS-316-SS-SC	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，SC接头。操作温度0 ~ 60°C
	EDS-316-S-SC	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，SC接头。操作温度0 ~ 60°C
	EDS-316-S-SC-T	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，SC接头。操作温度-40 ~ 75°C
	EDS-316-MS-SC-T	非网管型以太网交换机，14口10/100BaseT(X) 和1个100BaseFX 多模口ST接头，1个单模SC接头。操作温度-40 ~ 75°C
	EDS-316-MS-SC	非网管型以太网交换机，14口10/100BaseT(X) 和1个100BaseFX 多模口ST接头，1个单模SC接头。操作温度0 ~ 60°C
	EDS-316-MM-ST-T	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，ST接头。操作温度-40 ~ 75°C
	EDS-316-MM-SC-T	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，SC接头。操作温度-40 ~ 75°C
	EDS-316-MM-ST	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，ST接头。操作温度0 ~ 60°C
	EDS-316-MM-SC	非网管型以太网交换机，14口10/100BaseT(X) 和2个100BaseFX 多模口，SC接头。操作温度0 ~ 60°C
	EDS-316-M-ST-T	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，ST接头。操作温度-40 ~ 75°C
	EDS-316-M-SC-T	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，SC接头。操作温度-40 ~ 75°C
	EDS-316-M-ST	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，ST接头。操作温度0 ~ 60°C
	EDS-316-M-SC	非网管型以太网交换机，15口10/100BaseT(X) 和1个100BaseFX 多模口，SC接头。操作温度0 ~ 60°C
	EDS-316-T	非网管型以太网交换机，16口10/100BaseT(X) 操作温度-40 ~ 75°C
	EDS-316	非网管型以太网交换机，16口10/100BaseT(X) 操作温度0 ~ 60°C
	EDS-309-3M-ST-T	非网管型以太网交换机，6口10/100BaseT(X) 和3个100BaseFX 多模口，ST接头。操作温度-40 ~ 75°C
	EDS-309-3M-ST	非网管型以太网交换机，6口10/100BaseT(X) 和3个100BaseFX 多模口，ST接头。操作温度0 ~ 60°C
	EDS-309-3M-SC-T	非网管型以太网交换机，6口10/100BaseT(X) 和3个100BaseFX 多模口，SC接头。操作温度-40 ~ 75°C
	EDS-309-3M-SC	非网管型以太网交换机，6口10/100BaseT(X) 和3个100BaseFX 多模口，SC接头。操作温度0 ~ 60°C

标温型号
	产品编号	描述
	EDS-308-SS-SC-80	非网管型以太网交换机，6口10/100BaseT(X) 和2个100BaseFX 单模口，SC接头可用于80公里长的传输距离,0-60°C操作温度
	EDS-308-S-SC-80	非网管型以太网交换机，7口10/100BaseT(X) 和1个100BaseFX 单模口，SC接头可用于80公里长的传输距离,0-60°C操作温度
	EDS-305-S-SC-80	非网管型以太网交换机，4口10/100BaseT(X) 和1口单模 100BaseFX 单模口，SC接头可用于80公里长的传输距离,0-60°C操作温度
	EDS-308-M-SC	7口10/100BaseT(X) 和1口多模100BaseFX 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-308-S-SC	7口10/100BaseT(X) 和1口单模 100BaseFX 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-308-MM-ST	6口10/100BaseT(X) 和2口多模 100BaseFX 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-308-MM-SC	6口10/100BaseT(X) 和2口多模 100BaseFX 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-308-SS-SC	6口10/100BaseT(X) 口2口单模 100BaseFX 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-305	5口10/100BaseT(X) 聪明型即插即用工业以太网交换机,0-60°C操作温度
	EDS-305-M-ST	4口10/100BaseT(X) 和 1 口多模100BaseFX 聪明型即插即用工业以太网交换机，0-60°C操作温度
	EDS-305-M-SC	4口10/100BaseT(X) 和 1 口多模100BaseFX 聪明型即插即用工业以太网交换机，0-60°C操作温度
	EDS-305-S-SC	4口10/100BaseT(X) 和 1 口单模 100BaseFX 聪明型即插即用工业以太网交换机，0-60°C操作温度

宽温型号
	产品编号	描述
	EDS-308-T	8口10/100BaseT(X) 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-308-M-SC-T	7口10/100BaseT(X) , 1口多模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-308-S-SC-T	7口10/100BaseT(X) , 1口单模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-308-MM-ST-T	6口10/100BaseT(X), 2口多模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-308-MM-SC-T	6口10/100BaseT(X), 2口多模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-308-SS-SC-T	6口10/100BaseT(X) , 2口单模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-305-T	5口10/100BaseT(X) 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-305-M-SC-T	4口10/100BaseT(X), 1 口多模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C
	EDS-305-M-ST-T	4口10/100BaseT(X), 1 口多模 100BaseFX 聪明型即插即用工业以太网交换机，操作温度-40 ~ 75°C

导轨式电源
	产品编号	描述
	MDR-40-24/60-24	40/60 W导轨安装式24V直流电源，工作温度-20 ~ 70 °C
	DR-4524	45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
	DR-75-24	75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入
	DR-120-24	120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入

安装配件
	产品编号	描述
	WK-46	壁挂式安装套件
	RK-4U	“4U-high 19”机架安装套件
