特点 4个符合IEEE 802.3at的PoE和以太网组合口 24/48 VDC下每个PoE口供电可达30瓦 智能电源功耗侦测和分级 冗余双VDC电源输入 -40 ~ 75 °C操作温度范围（宽温型号） 简介 EDS-P206A-4PoE 交换机是智能的，6口非网管型以太网交换机，端口1到4支持PoE（以太网供电）。该交换机被分类为电源设备（PSE），当以这种方式使用时，EDS-P206A-4PoE交换机能够集中供电，每个端口供电达30瓦。交换机可以为IEEE 802.3af/at设备（PD）供电，消除了额外的布线需求，并支持IEEE 802.3/802.3u/802.3x，10/100M，全/半双工，MDI/MDI-X自动感应，为您的工业以太网络提供一个经济的解决方案。

技术标准：IEEE 802.3af/at用于以太网供电
IEEE 802.3af/at for Power-over-Ethernet
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)
IEEE 802.3x适用于流量控制
处理类型：存储和转发
流量控制：IEEE 802.3 x流量控制，背压式流控
交换机属性MAC地址表大小：1 K
封包缓冲区大小：512 KB
接口光口：100BaseFX端口 (SC/ST接头)
RJ45端口：10/100BaseT(X) 速率自侦测，全/半双工模式，
MDI/MDI-X连接自侦测
PoE管脚：V-，V-，V+，V+对应针脚1，2，3，6 (Endspan，
MDI-X Alternative A)
LED指示灯：PWR1，PWR2，10/100M，PoE

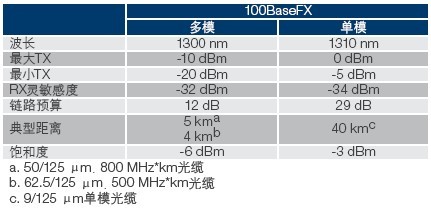

光纤

电源需求输入电压：24/48 (20 ~ 60 V) VDC，冗余输入
输入电流：最大7.5 A @ 24 VDC (支持最多4个PoE口，每端
口提供30瓦)
过载保护：提供
连接：1个可插拔的4脚接线端子
反接保护：提供
机械特性外壳：Metal，IP30防护等级
尺寸：50.3 × 115 × 70 mm (1.98 x 4.53 x 2.76 in)
重量：375 g
安装：导轨式或者壁挂式安装（可选套件）
工作环境工作温度：
标准型号：0 ~ 60 °C (32 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 69050-1，UL 508
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3，EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 4，EN 61000-4-5 (Surge) Level 4,
EN 61000-4-6 (CS) Level 3，EN 61000-4-8
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均无故障时间）时间：645,138 hrs
数据库：Telcordia (Bellcore)，GB
保修保修期：5年

标温型号
	产品编号	描述
	EDS-P206A-4PoE-S-SC	非网管型以太网交换机带1个10/100BaseT(X)口，4个PoE口，和1个100BaseFX单模口，SC接头，0 到 60°C操作温度
	EDS-P206A-4PoE-SS-SC	非网管型以太网交换机带1个10/100BaseT(X)口，4个PoE口，和2个100BaseFX单模口，SC接头，0 到 60°C操作温度
	EDS-P206A-4PoE-MM-SC	非网管型以太网交换机带4个PoE口，2个100BaseFX 多模口，SC接头，0 到 60°C操作温度
	EDS-P206A-4PoE-MM-ST	非网管型以太网交换机带4个PoE口，2个100BaseFX 多模口，ST接头，0 到 60°C操作温度
	EDS-P206A-4PoE	非网管型以太网交换机，2个10/100BaseT(X)口，4个PoE口，0 到 60°C操作温度
	EDS-P206A-4PoE-M-SC	非网管型以太网交换机，1个10/100BaseT(X)口，4个PoE口，和1个100BaseFX 多模口，SC接头，0 到 60°C操作温度
	EDS-P206A-4PoE-M-ST	非网管型以太网交换机，1个10/100BaseT(X)口，4个PoE口，和1个100BaseFX 多模口，ST接头，0 到 60°C操作温度

宽温型号
	产品编号	描述
	EDS-P206A-4PoE-S-SC-T	非网管型以太网交换机，1个10/100BaseT(X)口，4个PoE口，1个100BaseFX 单模口，SC接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-SS-SC-T	非网管型以太网交换机带4个PoE口，2个100BaseFX 单模口，SC接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-M-ST-T	非网管型以太网交换机，1个10/100BaseT(X)口，4个PoE口，和1个100BaseFX 多模口，ST接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-MM-SC-T	非网管型以太网交换机带4个PoE口，2个100BaseFX 多模口，SC接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-MM-ST-T	非网管型以太网交换机带4个PoE口，2个100BaseFX 多模口，ST接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-M-SC-T	非网管型以太网交换机带1个10/100BaseT(X)口，4个 PoE口，和1个100BaseFX多模口，SC接头，-40 到 75°C操作温度
	EDS-P206A-4PoE-T	非网管型以太网交换机带2个10/100BaseT(X)口，和4个PoE口，-40 到 75°C操作温度

导轨式电源
	产品编号	描述
	DR-120-48	120W/2.5A DIN-Rail 安装式48直流电源，电压输入范围：可用开关切换88~132 VAC/176 ~264 VAC
	DR-75-48	75 W/1.6A导轨式48 VDC，一般情况下，85 ~ 264 VAC电压输入

安装配件
	产品编号	描述
	WK-46	壁挂式安装套件
	RK-4U	“4U-high 19”机架安装套件
