导轨式非网管型工业以太网交换机
-
- 5和8口非网管型以太网交换机
EDS-208A/205A系列
-
简介
EDS-205A/208A系列是5口或8口工业非网管型以太网交换机，支持IEEE802.3/802.3u/802.3x，10/100M，全/半双工，MDI/MDI-X自适应。EDS-205A/208A系列交换机提供两路12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC冗余电源输入，可以同时连接到直流或者交流电源。此系列产品已专为恶劣的工业环境所设计，比如海运（DNV/GL/LR/ABS/NK）或危险环境（Class I Div. 2/ATEX Zone 2），符合FCC，TUV，UL和CE标准。EDS-205A/208A交换机可以在-10 ~ 60 °C的标准温度或-40 ~ 75°C的宽温下工作。所有型号都通过100%烧机测试，确保能满足工业自动化应用的特殊需求。EDS-205A/208A具有拨码开关，可以启用或者禁用广播风暴保护功能，为不同的工业应用提供另外一种灵活的解决方案。
特点
- 10/100BaseT（X）（RJ45），100BaseFX（SC或ST接口，单/多模）
- 双冗余12/24/48 VDC，18 ~ 30 VAC功率输入
- IP30金属外壳
- 强固的硬件设计适用于危险环境（Class I Div. 2/ATEX Zone 2）和海事应用（DNV/GL/LR/ABS/NK）
- 工作温度-40 ~ 75 °C（宽温型号）
- 技术参数标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT（X）and 100BaseFX
IEEE 802.3x适用于Flow Control
处理类型：存储和转发
流控：IEEE802.3x全双工，背压式流控
交换机属性MAC地址表大小：1 K
封包缓冲区大小：512 Kbit
接口光纤接口：100BaseFX端口（SC/ST接口）
RJ45端口：10/100BaseT（X）自动侦测，全/半双工，MDI/MDI-X自适应
DIP开关：启用/禁用广播风暴保护
LED指示灯：Power，10/100M（TP端口），100M（光口）

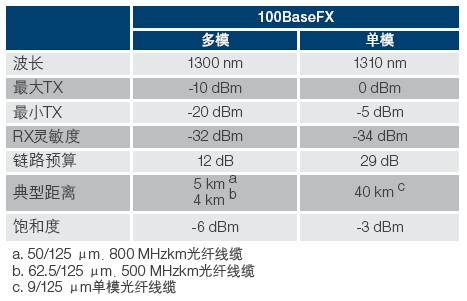

光纤
电源需求输入电压：12/24/48 VDC（9.6 ~ 60 VDC），18 ~ 30 VAC（47 ~ 63 Hz），冗余双电源输入
输入电流：
EDS-205A：0.1 A @ 24 V
EDS-205A-M/S：0.11 A @ 24 V
EDS-208A：0.13 A @ 24 V
EDS-208A-M：0.17 A @ 24 V
EDS-208A-MM/SS：0.22 A @ 24 V
过载电流保护：1.1 A
接口：1个可插拔的4针接线端子
反接保护：支持
机械特性包装：铝制外壳，IP30防护
尺寸：
EDS-205A：30 x 115 x 70 mm（1.18 x 4.52 x 2.76 in）
EDS-208A：50 x 115 x 70 mm（1.96 x 4.52 x 2.76 in）
重量：
EDS-205A：175 g
EDS-208A：275 g
安装：导轨、壁挂安装（可选套件）
工作环境工作温度：
标准型号：-10 ~ 60 °C（14 ~ 140 °F）
宽温型号：-40 ~ 75 °C（-40 ~ 167 °F）
存储温度：-40 ~ 85 °C（-40 ~ 185 °F）
相对湿度：5 ~ 95%（无凝露）
安规认证Safety：UL 508
Hazardous Location：UL/cUL Class I Division 2 Groups A/B/C/D，ATEX Zone 2 Ex nC IIC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2（ESD）Level 3，EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 3，EN 61000-4-5（Surge）Level 3，
EN 61000-4-6（CS）Level 3，EN 61000-4-8，EN 61000-4-11
Marine：DNV，GL，LR，ABS，NK
Wheeled Vehicles：e-Mark（E1）（仅EDS-208A）
Rail Traffic：EN 50121-4
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
MTBF（平均无故障时间）： 时间：
EDS-205A系列: 3,040,784 hrs
EDS-208A系列: 2,428,212 hrs
数据库：Telcordia（Bellcore），GB
保修保修期：5年
-
标温型号 产品编号 描述 EDS-208A-M-ST 非网管型以太网交换机，7个 10/100BaseT(X)口,和 1个 多模100BaseFX口，ST接头, -10 到60°C 操作温度 EDS-208A-SS-SC 非网管型以太网交换机，6个 10/100BaseT(X) 口, 和 2 个单模100BaseFX口, SC接头，-10 到 60°C 操作温度 EDS-208A-S-SC 非网管型以太网交换机， 7个 10/100BaseT(X) 口, 和 1 个单模100BaseFX口，SC接头，-10到 60°C 操作温度 EDS-208A-M-SC 非网管型以太网交换机， 7个 10/100BaseT(X) 口, 和1个 多模100BaseFX口，SC接头，-10 到 60°C 操作温度 EDS-208A-MM-ST 非网管型以太网交换机， 6 个10/100BaseT(X) 口, 和 2 个多模100BaseFX口, ST 接头， -10 到 60°C 操作温度 EDS-208A-MM-SC 非网管型以太网交换机，6个 10/100BaseT(X) 口, 和2 个多模100BaseFX 口， SC接头口, -10 到 60°C 操作温度 EDS-208A 非网管型以太网交换机，8个10/100BaseT(X) 口, -10 到 60°C 操作温度 EDS-205A-M-ST 工业级非网管型以太网交换机，4个10/100BaseT(X)接口，1个多模100BaseFX接口，ST接头，-10~60°C操作温度 EDS-205A-M-SC 工业级非网管型以太网交换机，4个10/100BaseT(X)接口，1个多模100BaseFX接口，SC接头，-10~60°C操作温度 EDS-205A 工业级非网管型以太网交换机，5个10/100BaseT(X)接口，金属外壳，-10~60°C 宽温型号 产品编号 描述 EDS-205A-T 工业级非网管型以太网交换机，5个10/100BaseT(X)接口，金属外壳，-40~75°C EDS-205A-M-ST-T 工业级非网管型以太网交换机，4个10/100BaseT(X)接口，1个多模100BaseFX接口，ST接头，-40~75°C操作温度 EDS-208A-S-SC-T 非网管型以太网交换机， 7个 10/100BaseT(X) 口, 和 1 个单模100BaseFX口，SC接头，-40到 75°C 操作温度 EDS-208A-MM-ST-T 非网管型以太网交换机, 6 个10/100BaseT(X) 口, 和 2 个多模100BaseFX口, ST 接头， -40 到 75°C 操作温度 EDS-208A-M-SC-T 非网管型以太网交换机， 7个 10/100BaseT(X) 口, 和1个多模 100BaseFX口，ST接头，-40 到 75°C 操作温度 EDS-208A-M-ST-T 非网管型以太网交换机，7个10/100BaseT(X) 口, 和 1 个多模100BaseFX口，ST接头 ，-40 到 75°C 操作温度 导轨式电源 产品编号 描述 MDR-40-24/60-24 40/60 W导轨安装式24V直流电源，工作温度-20 ~ 70 °C DR-4524 45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入 DR-75-24 75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入 DR-120-24 120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入 安装配件 产品编号 描述 WK-30 壁挂式安装工具（仅EDS-G205系列） WK-46 壁挂式安装套件 RK-4U “4U-high 19”机架安装套件
