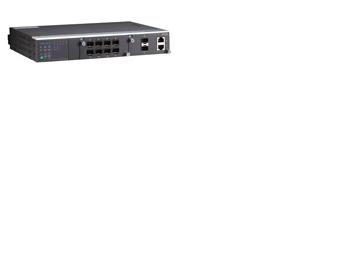

简介 PowerTrans PT-7710 满足变电站自动化系统（IEC 61850-3 并通过KEMA认证，IEEE 1613）、交通控制系统（NEMA TS2）和轨道交通系统 (EN50121-4) 的需求。PT-7710 可组建高性能的千兆以太网骨干网络、冗余环网，它具备24/48 VDC 或110/220 VDC/VAC 冗余电源输入的功能，在提高网络通信稳定性的同时还可以节省布线。PT-7710 模块化的设计为用户提供更加轻松的组网方式，2个千兆端口和10个以太网口让您在组建网络时更加灵活。 特点 支持IEC 61850-3，IEEE1613（变电站）和EN 50155/ EN 50121-4（轨道交通）标准 VLAN Unaware：支持特定IED收到的优先级数据帧 最多12个M12接口 支持Turbo Ring，Turbo Chain (自愈时间 < 20 ms @ 250台交换机)，RSTP/STP和MSTP网络冗余 通用24/48 VDC或110/220 VDC/VAC隔离式冗余电源 输入 工作温度-40 ~ 85 °C

技术参数标准：IEEE 802.3 10BaseT， IEEE 802.3u 100BaseT(X)和100Base FX， IEEE 802.3ab 1000BaseT(X)， IEEE 802.3z 1000BaseSX/LX/LHX/ZX， IEEE 802.3x流量控制， IEEE 802.1D快速生成树， IEEE 802.1W Rapid STP， IEEE 802.1Q VLAN Tagging， IEEE 802.1p Class of Service， IEEE 802.1X Authentication， IEEE 802.3ad Port Trunk with LACP 协议：IGMP V1/V2/V3 device，GMRP，GVRP，SNMP V1/V2C/V3，DHCPP服务器/客户端，DHCP Option 82， BootP，TFTP，SNTP，SMTP，RARP，RMON MIB：MIB-II，Ethernet-like MIB，P-BRIDGE MIB， Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB Group 1，2，3，9 流量控制：IEEE802.3x流控，背压式流控 接口快速以太网：插槽1，可安装具备10/100BaseT(X) 或 100BaseFX（SC/ST接口）类型的8/7/6端口模块 千兆以太网：插槽2，可安装具备10/100/1000BaseT(X)和 1000BaseSX/LX/LHX/ZX（LC接口）类型的4/2端口模块 插槽2同时支持快速以太网和千兆以太网接口模块 Console：RS-232（RJ45） 系统LED指示灯：STAT，PWR1，PWR2，FAULT， MASTER，COUPLER 模块LED指示灯：LNK/ACT，FDX/HDX，RING PORT， COUPLER PORT，SPEED 报警触点：一路继电器输出，容量1A@ 24 VDC 电源输入电压：24 /48VDC (9 ~ 60 V)或125/250 VDC (88 ~ 300 V)和110/240 VAC (85 ~ 264 V) 连接：10-pin接线端子 过载保护：提供 反接保护：提供 机械特性外壳：IP30防护等级 尺寸（W x H x D）：266.7 x 44 x 195 mm （10.5 x 1.73 x 7.68 in.） 安装方式：19英寸机架式安装 工作环境操作温度：-40 ~ 85 °C (-40 ~ 185 °F) cold start of min. 100 VAC at -40 °C 储存温度：-40 ~ 85 °C (-40 ~ 185 °F) 相对湿度：5 ~ 95% (无凝霜) 保修期5 年

可选型号
	产品编号	描述
	PT-7710-F-LV	模块化网管型交换机底板，提供一个百兆模块插槽和一个百兆或千兆模块插槽，前面板出线，前面板LED显示，一路24/48 V直流电源输入，最多可达10个或8+2G接口，-40 ~ 85 °C
	PT-7710-D-LV	模块化网管型交换机底板，提供一个百兆模块插槽和一个百兆或千兆模块插槽，前面板出线，顶端LED显示，一路24/48 V直流电源输入，最多可达10个或8+2G接口，-40 ~ 85 °C
	PT-7710-F-HV	模块化网管型交换机底板，提供一个百兆模块插槽和一个百兆或千兆模块插槽，前面板出线，前面板LED显示，一路88 ~ 300 V直流或 85 ~ 264 VA交流电源输入，最多可达10个或8+2G接口，-40 ~ 85 °C
	PT-7710-D-HV	模块化网管型交换机底板，提供一个百兆模块插槽和一个百兆或千兆模块插槽，前面板出线，顶端LED显示，一路88 ~ 300 V直流或85~ 264 VA交流电源输入，最多可达10个或8+2G接口，-40 ~ 85 °C

PM-7200系列接口模块
	产品编号	描述
	PM-7200-4GTXSFP	千兆以太网交换机模块，4个10/100/1000BaseT(X)或1000BaseSFP插槽复合端口（选购SFP千兆以太网模块请参考SFP-1G系列订购信息）
	PM-7200-2GTXSFP	千兆以太网交换机模块，2个10/100/1000BaseT(X)或1000BaseSFP插槽复合端口（选购SFP千兆以太网模块请参考SFP-1G系列订购信息）
	PM-7200-1LSC6TX	快速以太网模块，1个单模100BaseFX接口，SC接头，80 km传输距离，6个10/100BaseT(X)接口
	PM-7200-2MST4TX	快速以太网模块，2个多模100BaseFX接口，ST接头，4个10/100BaseT(X)接口
	PM-7200-2MSC4TX	快速以太网模块，2个多模100BaseFX接口，SC接头，4个 10/100BaseT(X)接口
	PM-7200-2SSC4TX	快速以太网模块，2个单模100BaseFX接口，SC接头，4个10/100BaseT(X)接口
	PM-7200-4MST2TX	快速以太网模块，4个多模100BaseFX接口，ST接头，2个10/100BaseT(X)接口
	PM-7200-4MSC2TX	快速以太网模块，4个多模100BaseFX接口，SC接头，2个10/100BaseT(X)接口
	PM-7200-4SSC2TX	快速以太网模块，4个单模100BaseFX接口，SC接头，2个10/100BaseT(X)接口
	PM-7200-6MST	快速以太网模块，6个多模100BaseFX接口，ST接头
	PM-7200-6MSC	快速以太网模块，6个多模100BaseFX接口，SC接头
	PM-7200-6SSC	快速以太网模块，6个单模100BaseFX接口，SC接头
	PM-7200-8TX	快速以太网模块，8个10/100BaseT(X)接口
	PM-7200-1MSC	快速以太网模块，1个多模100BaseFX接口，SC接头
	PM-7200-2GTXSFP	千兆以太网交换机模块，2个10/100/1000BaseT(X)或1000BaseSFP插槽复合端口（选购SFP千兆以太网模块请参考SFP-1G系列订购信息）
	PM-7200-1MST	快速以太网模块，1个多模100BaseFX接口，ST接头
	PM-7200-1SSC	快速以太网模块，1个单模100BaseFX接口，SC接头
	PM-7200-2MST	快速以太网模块，2个多模100BaseFX接口ST接头
	PM-7200-2SSC	快速以太网模块，2个单模100BaseFX接口，SC接头
	PM-7200-2MSC	快速以太网模块，2个多模100BaseFX接口，SC接头
