串口联网服务器
-
- 交换型串口设备联网服务器
NPort® S8458系列
-
简介
NPort® S8458系列集合了串口设备联网服务器和网管型交换机于一体，具有4个光纤口，4个以太网口和4个RS-232/422/485串口，让您可以轻松安装、管理和维护您的产品。NPort® S8458具有串口联网和交换机的功能，可大大节省使用空间，降低功耗和成本，因为您无需再单独购买交换机和串口设备联网服务器。
具备NPort®系列产品的功能
NPort® S8458系列支持NPort®系列串口设备联网服务器的所有功能。您最多可将4台串口设备通过8个以太网口进行网络连接，而只需做一些基本的配置要求。此外，串口和网口之间的数据传输是双向的。支持网管型交换机功能
NPort® S8458系列内建了网管型交换机功能，支持QoS，IGMP-snooping/GMRP，VLAN，Port Trunking，SNMPv1/v2c/v3和IEEE 802.1X，让您可以任意使用。在网络冗余方面，Moxa 的Turbo Ring和Turbo Chain技术（自愈时间<20ms）或RSTP/STP（IEEE 802.1w/D），可以让您的工业以太网络冗余更具冗余性，更为可靠稳定。设备层的环网冗余

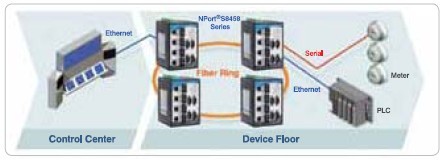

工业自动化中，设备层的通信网络是非常关键的，因为它们用来监控设备的运行。通信的可靠性取决于设备层的环网冗余，可支持快速的网络故障检测和重新配置，适用于最严苛的控制应用。NPort® S8458系列集成了NPort®系列串口设备联网服务器和交换机的功能，可同时连接串口设备和网络设备。此外，NPort® S8458还支持STP/RSTP标准、Moxa 的Turbo Ring或Turbo Chain网络冗余协议。这种一体化的设计可简化您的网络，并提升网络的可靠性。
坚固的工业设计，提供全方位的保护
-
基本规格
端口串口：4个RS-232/422/485串口
网口：4个RJ45网口，4个SC光纤口
Console口：1个（8-pin RJ45连接头）
机械特性外壳：金属，IP40防护等级
尺寸：93 x 144 x 125 mm（3.66 x 5.64 x 4.92 in）
工作环境工作温度：-40 ~ 85℃（-40 ~ 185）
工作湿度：5 ~ 95%（无凝露）
存储温度：-40 ~ 85℃（-40 ~ 185）
电源需求输入电压：12 ~ 48 VDC
安规认证EMC：FCC Part 15 Subpart B Class A，CE Class A
Safety：UL60950-1
EMI：EN 55022
EMS：
EN 55024，
EN 61000-4-2（ESD）Level 4，
EN 61000-4-3（RS）Level 3，
EN 61000-4-4（EFT）Level 4，
EN 61000-4-5（Surge）Level 4，
EN 61000-4-6（CS）Level 3，
EN 61000-4-8 Level 5，
EN 61000-4-11
保修保修期：5年串口服务器规格
串口串口数量：4
串口类型：RS-232/422/485

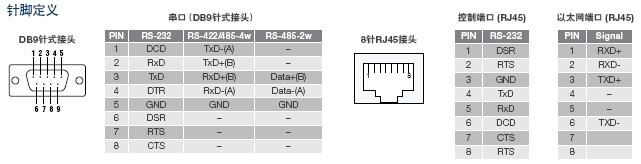

连接头：DB9针式
串口保护：全信号15 KV ESD保护
RS-485数据流向控制：ADDC® (数据流向自动控制功能)
RS-485终端拉电阻：120 Ω
Console口：RS-232控制端口 (8针RJ45)
串口通讯参数数据位：5，6，7，8
停止位：1，1.5，2
校验位：None，Even，Odd，Space，Mark
流量控制：RTS/CTS和XON/XOFF
波特率：50 bps ~ 921.6 Kbps
串口信号RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
RS-485-4w：Tx+，Tx-，Rx+，Rx-，GND
RS-485-2w：Data+，Data-，GND
软件配置方式：Web Console，Telnet Console，Serial Console，
Windows Search Utility
Windows Real COM驱动：Windows 95/98/ME/
NT/2000，Windows XP/2003/Vista/2008/7 x86/x64
Embedded CE 5.0/6.0，XP Embedded
Fixed TTY驱动：SCO Unix，SCO OpenServer，UnixWare
7，UnixWare 2.1，SVR 4.2，QNX 4.25，QNX 6，Solaris 10，
FreeBSD，AIX 5.x
Linux Real TTY驱动：Linux kernel 2.4.x，2.6.x，3.0.x
操作模式：Real COM，TCP Server，TCP Client，UDP，
RFC2217
网管功能：SNMP MIB-II
IP路由：Static，RIP-I，RIP-II
可靠性报警工具：内建蜂鸣器和RTC（实时时钟）
自动重启触发器：内建WDT（看门狗定时器）以太网交换机规格
以太网标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u 适用于100BaseT(X)和100Base FX
IEEE 802.3x适用于流量控制
IEEE 802.1D适用于Spanning Tree Protocol
IEEE 802.1w适用于Rapid STP
IEEE 802.1Q适用于VLAN Tagging
IEEE 802.1p适用于Class of Service
IEEE 802.1x适用于Authentication
IEEE 802.3ad适用于Port Trunk with LACP
网络协议：ICMP，IP，TCP，UDP，ARP，Telnet，DNS，HTTP，
SMTP，SNTP，IGMPv1/v2 device，GVRP，SNMPv1/v2c/
v3，DHCP Server/Client，DHCP Option 82，BootP，TFTP，
SNTP，SMTP，RARP，GMRP，LACP，RMON
MIB：MIB-II，以太网-Like MIB，P-BRIDGE MIB，
Q-BRIDGE MIB，Bridge MIB，RSTP MIB，RMON MIB
Group 1，2，3，9
流量控制：IEEE 802.3x流量控制，背压流量控制
光纤接口
交换机特性优先序列：4
最大VLAN可用数量：64
VLAN ID范围：VID 1 ~ 4094
IGMP组：256
交换机界面RJ45口：自适应10/100BaseT(X)，全双工/半双工，MDI/
MDI-X自动连接
DIP开关：Turbo Ring，Master，Coupler，Reserve
报警功能：2个继电器输出，运载能力为1 A @ 24 VDC
-
可选型号 产品编号 描述 NPort® S8458-4S-SC-T 44个RS-232/422/485串口，4个10/100M以太网口，4个100M 单模光纤口（SC接头），交换型串口设备联网服务器，支持15 KV ESD，12 ~ 48 VDC，工作温度-40 ~ 85 ℃ 可选配件 产品编号 描述 MXview Moxa工业级网络管理软件，支持50，100，250，500,1000或2000个节点
