内嵌式设备联网模块

    MiiNePort E2系列

  1. 10/100 Mbps内嵌式串口设备联网模块

特点

  • 嵌入式设备联网服务器—仅29 x 17 x 9 mm
  • 低功耗,仅140 mA @ 3.3 VDC或92 mA @ 5 VDC输入
  • 使用Moxa公司的第二代系统级芯片MiiNe
  • 使用NetEZ技术,轻松实现串口设备联网
  • 提供包括Real COM,RFC2217,TCP和UDP等多种操作 模式

简介

Moxa公司的MiiNePort E2内嵌式设备联网模块可轻松将串口 设备连入先进的网络连接,专为有此种需求的制造商设计。采 用Moxa公司的第二代系统级芯片MiiNe,支持10/100 Mbps 以太网,最高可达921.6 Kbps的串口波特率,有多种即用型操 作模式可选,并只需少量电力。通过Moxa公司的创新NetEZ 技术,MiiNePort E2可在很短的时间内将任何带有标准串 口的设备转换成以太网设备。另外,MiiNePort E2的尺寸与 RJ45 相同,易于与任何现有的串口设备进行匹配。

MiiNe-Moxa公司的第二代系统级芯片

Mi iNe提供了有竞争力的内嵌 式串口到以太网的解决方案。 MiiNePort E2使用MiiNe作为系 统级芯片,
MiiNe 具有以下的特点:

  • 专为1串口或2串口到以太网的应用
  • 采用32位ARM 7内核
  • 采用Moxa公司先进的UART技术
  • 内建2MB的Flash和4MB的SDRAM内存

NetEZ技术

Moxa 公司的 NetEZ 技术为串口设备制造商提供了一系列能将以太网功能集成到串口设备的强大工具:

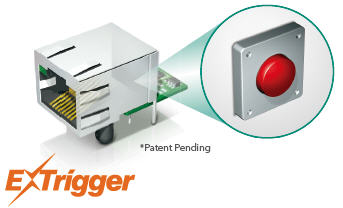

EXTrigger :
想方便的排除网络系统中的故障吗?通过MiiNePort E1的EXTrigger一键式按钮立即重启网络设置。

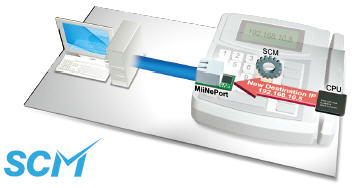

SCM:MiiNePort E1的串口命令模式(SCM)使该设备的主系统能够重置网络并配置串口和以太网的设置。这通过简单的命令框架形式即可完成,任何时候均可简便地配置网络设置。

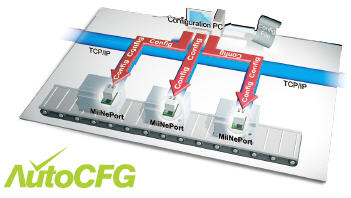

AutoCFG:MiiNePort E1支持AutoCFG,在大规模生产中可便捷地配置多设备网络设置。

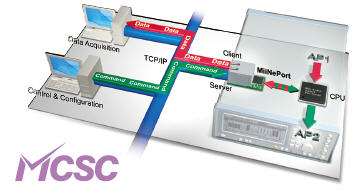

MCSC:在某些特殊情况下,设备最终用户需要设备能同时在服务器模式和客户端模式下工作,这就要求内嵌式设备模块支持多通道通讯。MiiNePort E1的多通道串口通信(MCSC)功能使用一个精巧的软件解决方案,为设备提供了多通道功能。



MiiNePort E1使用Moxa公司的NetEZ技术,简单易用、轻松实现串口设备联网,是当前用户界面友好的内嵌式设备联网模块。

外形类型:插针型
尺寸:29 x 17 x 9 mm (11.41 x 6.69 x 3.54 in)
重量:5 g
系统信息CPU:32位ARM内核
RAM:内建4 M
Flash:内建2 M
以太网端口数:1
速率:10/100 Mbps,自适应MDI/MDIX
LEDs:110BASE–T和100BASE-TX连接运行,故障/使用
串口端口数:1
传输格式:标准TTL
串口通讯参数数据位:5,6,7,8
停止位:1,1.5,2
校验位:None,Even,Odd,Space,Mark
流控:RTS/CTS,XON/XOFF
波特率:
MiiNePort E2:50 bps ~ 230.4 Kbps (支持非标准波特率)
MiiNePort E2-H:50 bps ~ 921.6 Kbps (支持非标准波特率)
串口信号TTL:TxD,RxD,RTS,CTS,DTR,DSR,DCD,RST (复位
电路),GND
数字I/O引脚GPIO:4个可编程I/O引脚
软件特点网络协议:ICMP,ARP,IP,TCP,UDP,DHCP,HTTP,
SNMP V1/V2c,SMTP,TFTP,Auto IP,Telnet,BOOTP
配置选项:Web Console,Serial Console (Serial
Command Mode),Telnet Console,Windows Utility
Windows Real COM驱动:Windows 95/98/ME/
NT/2000,Windows XP/2003/Vista/2008/7 x86/x64,
Embedded CE 5.0/6.0,XP Embedded
Fixed TTY驱动:SCO Unix,SCO OpenServer,UnixWare 7,
SVR 4.2,QNX 4.25,QNX 6,Solaris 10,FreeBSD,AIX 5.x
Linux Real TTY驱动:Linux kernel 2.4.x,2.6.x
操作模式:TCP Server,TCP Client,TCP Mixed,UDP,
Real COM,Modem,RFC2217
工作环境工作温度:
标准模块:0 ~ 55 °C(32 ~ 131 °F)
宽温模块:-40 ~ 85 °C(-40 ~ 185 °F)
工作湿度:5 ~ 95%
存储温度:-40 ~ 85 °C(-40 ~ 185 °F)
电源需求输入电压:3.3~5 VDC (±5%)
电源功耗:140 mA @ 3.3 VDC max.,92 mA @ 5 VDC
max.
安规认证EMC (待定):
• Radiated & conducted emissions: Complies with Class
B limits of EN55022:1998
• Direct & Indirect ESD: Complies with EN55024:1998
• Electrical Fast Transient/Burst Immunity: Complies with
EN55024:1998
• Power Frequency Magnetic Field Immunity: Complies
with EN55024:1998
冲击:500 g的非操作冲击
震动:20 g的非操作振动
保修保修期:5年



可选型号产品编号描述MiiNePort E2-H-TTTL设备的内嵌式设备联网模块,10/100M无RJ45接口, 50 bps ~ 921.6 Kbps波特率,工作温度-40 ~ 85 °CMiiNePort E2-HTTL设备的内嵌式设备联网模块,10/100M无RJ45接口,50 bps ~ 921.6 Kbps波特率,工作温度0 °C ~ 55 °CMiiNePort E2-TTTL设备的内嵌式设备联网模块,10/100M无RJ45接口,50 bps ~ 230.4 Kbps波特率,工作温度-40 ~ 85 °CMiiNePort E2TTL设备的内嵌式设备联网模块,10/100M无RJ45接口,50 bps ~ 230.4 Kbps波特率,工作温度0 °C ~ 55 °C
