光电转换器
-
- 符合EN 50121-4的以太网转光纤光电转换器
PTC-101-M12
-
简介
PTC-101-M12光电转换器支持10/100BaseT（X）和100BaseFX之间的信号转换，支持EN 50121-4认证标准。PTC-101-M12可配置为SC/ST光纤接口，以及M12网络接口，为网络传输增加了可靠性。PTC-101-M12无需额外布线，支持IEEE 802.3以及IEEE 802.3u/x标准，10/100M自适应，全/半双工，自动检测MDI/MDI–X，为您提供完整的工业以太网解决方案。PTC-101-M12兼容EN 50121-4标准，可适用于高振动环境，例如铁路轨旁。
-
技术参数标准：
IEEE 802.3 for 10BaseT
IEEE 802.3u for 100BaseT(X), 100BaseFX
接口M12接口：10/100BaseT(X)
光纤端口：100BaseFX (SC/ST connectors)
LED指示灯：PWR1, PWR2, Fiber Link (fiber port), 10/100M (TP port)
报警输出：1路继电器输出，容量1 A @ 24 VDC

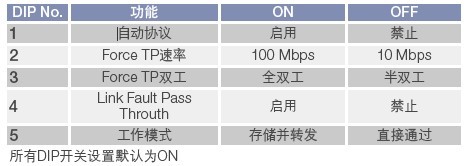

DIP开关：

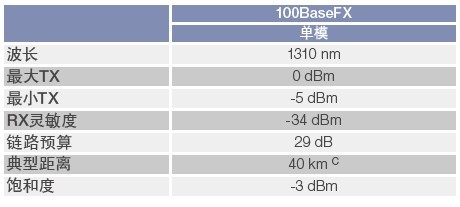

光纤
机械特性外壳：金属
尺寸：124 x 145 x 67 mm (4.88 x 5.7 x 2.63 in)
重量：617 g
安装方式：WK-51 (壁挂)工作环境工作温度：-40 ~ 85 °C (-40 ~ 185 °F)
储存温度：-40 ~ 85 °C (-40 ~ 158 °F)
相对湿度：5 ~ 95% RH（无凝露）
保形涂层：N/A
电源需求输入电压：20 ~ 72 VDC
连接类型：可插拔接线端子
过流保护：1.6 A (信号短接保护)
反接保护：提供V+/V-反接保护
安规认证EMC：CE，FCC
EMI：EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 4,EN 61000-4-3 (RS) Level 3,EN 61000-4-4 (EFT) Level 4,EN 61000-4-5 (Surge) Level 4,EN 61000-4-6 (CS) Level 3,EN 61000-4-8 (PFMF)
Level 5,EN 61000-4-9
Rail Traffic: EN 50155, EN 50121-4
Vibration: EN 50125-3
Green Product: RoHS, CRoHS, WEEE
保修保修期：5年
-
可选型号 产品编号 描述 PTC-101-M12-S-SC-LV-T 工业级10/100BaseT(X)转100BaseFX光电转换器，M12接口，单模SC接头，20-72 VDC电源输入，工作温度-40 ~ 85 °C PTC-101-M12-S-ST-LV-T 工业级10/100BaseT(X)转100BaseFX光电转换器，M12接口，单模ST接头，20-72 VDC电源输入，工作温度-40 ~ 85 °C 可选配件 产品编号 描述 DK-DC50131 导轨安装配件
