光电转换器

    IMC-101

  1. 10/100BaseT(X) 转100BaseFX 工业型光电转换器

简介

IMC-101工业级光电转换器提供10/100BaseT(X)和100BaseFX(SC/ST接头)之间的光电转换。它的工业设计确保您的工业自动化应用持续运行,且每个IMC-101转换器还配备有一个用于系统掉电、网络断线报警的继电器输出,这样可以减少系统宕机带来的损失。IMC-101专为苛刻工业环境设计,通过危险环境认证专为苛刻环境设计(Class 1 Div. 2/Zone 2,IECEx)并符合FCC,TÜV,UL,CE标准。IMC-101可支持工作温度为0 ~ 60 °C,宽温产品-40 ~ 75 °C。所有型号皆通过100%烤机测试。

特点

    •支持10/100BaseT(X)自适应和MDI/MDI-X自动侦测
    • Link Fault Pass-Through(LFP)
    • 当电源故障或线路中断时,继电器输出警报
    • 冗余电源输入
    • 工作温度:-40 ~ 75 °C宽温(-T型号)
    • 专为苛刻环境设计(Class 1 Div. 2/Zone 2,IECEx)

技术参数标准:IEEE802.3,802.3u
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X) and 100BaseFX
接口RJ45端口:10/100BaseT(X)
光口:100BaseFX (SC/ST接头)
LED指示灯:PWR1,PWR2,FAULT,10/100M (TP端口)
100M (光口),FDX/COL (光口)
DIP开关:100BaseFX全/半双工选择,端口中断报警
报警输出:1路继电器输出,容量1 A @ 24 VDC

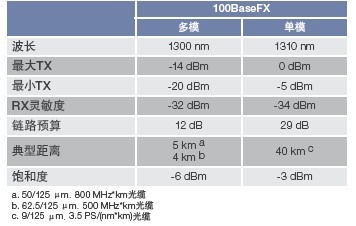

光纤

机械特性外壳:Metal,IP30防护等级
尺寸:53.6 x 135 x 105 mm (2.11 x 5.31 x 4.13 in)
重量:630 g
安装方式:导轨安装,壁挂安装(可选套件)
工作环境工作温度:
标准型号:0 ~ 60 °C (32 ~ 140 °F)
宽温型号:-40 ~ 75 °C (-40 ~ 167 °F)
储存温度:-40 ~ 85 °C (-40 ~ 185 °F)
相对湿度:5 ~ 95% RH(无凝露)
电源需求输入电压:12 ~ 45 VDC冗余输入
输入电流:160 mA @ 24 VDC
连接方式:可插拔的接线端子
过载电流:1.1 A
反接保护:提供
安规认证Safety:UL 508,UL 60950-1
Hazardous Location: UL/cUL Class I Division 2 Groups A/B/C/D, ATEX Zone 2 Ex nC nL IIC T4, IECEx
EMC:CE,FCC
EMI:FCC Part 15 Subpart B Class A,EN 55022 Class A
EMS:
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 3,
EN 61000-4-4 (EFT) Level 3,
EN 61000-4-5 (Surge) Level 2,
EN 61000-4-6 (CS) Level 3,
EN 61000-4-8,
EN 61000-4-11
Marine:DNV,GL
Shock:IEC 60068-2-27
Freefall:IEC 60068-2-32
Vibration:IEC 60068-2-6
Green Product:RoHS,CRoHS,WEEE
MTBF(平均无故障时间)时间:401,000 hrs
数据库:MIL-HDBK-217F,GB 25 °C
保修保修期:5年

可选型号
  产品编号 描述
WK-46 壁挂式安装工具
IMC-101-M-SC-T-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,SC接头,IECEx,-40 ~ 75 °C工作温度
IMC-101-M-ST-T-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,ST接头,IECEx,-40 ~ 75 °C工作温度
IMC-101-S-SC-T-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,40 km,IECEx,-40 ~ 75 °C工作温度
IMC-101-S-SC-80-T-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,80 km,IECEx,-40 ~ 75 °C工作温度
IMC-101-S-SC-80-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,80 km,IECEx,0 ~ 60 °C工作温度
IMC-101-M-ST-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,ST接头,IECEx,0 ~ 60 °C工作温度
IMC-101-S-SC-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC接头,40 km,IECEx,0 ~ 60 °C工作温度
IMC-101-M-SC-IEX 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,SC接头,IECEx,0 ~ 60 °C工作温度
标温型号
  产品编号 描述
IMC-101-S-SC-80 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC连接头,80 km,工作温度0 ~ 60 ℃
IMC-101-M-SC 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,SC连接头,工作温度0 ~ 60 ℃
IMC-101-M-ST 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,ST 连接头,工作温度0 ~ 60 ℃
IMC-101-S-SC 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC连接头,40 km,工作温度0 ~ 60 ℃
宽温型号
  产品编号 描述
IMC-101-M-ST-T 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,ST 连接头,工作温度-40 ~ 75 ℃
IMC-101-S-SC-T 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC连接头,40 km,工作温度-40 ~ 75 ℃
IMC-101-S-SC-80-T 工业级10/100BaseT(X)转100BaseFX光电转换器,单模,SC连接头,80 km,工作温度-40 ~ 75 ℃
IMC-101-M-SC-T 工业级10/100BaseT(X)转100BaseFX光电转换器,多模,SC连接头,工作温度-40 ~ 75 ℃
可选配件
  产品编号 描述
RK-4U 高4U,19英寸机架安装套件
DR-75-24 75W/3.2A 24 VDC导轨电源,输入范围85 ~ 264 VAC
DR-120-24 120W/5A 24 VDC导轨电源,输入范围88 ~ 132 VAC/176 ~ 264 VAC
DR-4524 45W/2A 24 VDC导轨电源,输入范围85 ~ 264 VAC
