光电转换器
-
- 工业级10/100BaseT(X)转100BaseFX光电转换器
IMC-21A系列
-
简介
IMC-21A系列是一款入门工业级10/10 0Ba s eT( X )转100BaseFX光电转换器。它们都是为了在恶劣的环境下稳定、可靠的操作而特别设计的。IMC-21A能够在-40 ~ 75 °C温度下可靠的工作，坚固的外壳设计能够经受住恶劣环境的考验。IMC-21A转换器能方便的安装在导轨或机柜中。
特点
- 支持多模或单模，SC或ST光纤接口
- Link Fault Pass-Through (LFP)
- -40 ~ 75 °C工作温度 (T型号)
- 可通过DIP开关来选择FDX/HDX/10/100/Auto/Force
-
技术参数标准：
IEEE 802.3适用于10BaseT
IEEE 802.3u适用于100BaseT(X)和100BaseFX
IEEE 802.3x适用于流控
接口RJ45端口：10/100BaseT(X)
光口：100BaseFX (SC/ST接头)
LED指示灯：Power，10/100M (TP端口)，100M (光口)，FDX/COL (光口)
DIP开关：TP端口10/100M，半/全双工模式，强制/自动模式; 光口半/全双工模式，Link Fault Pass-Through (LFP)

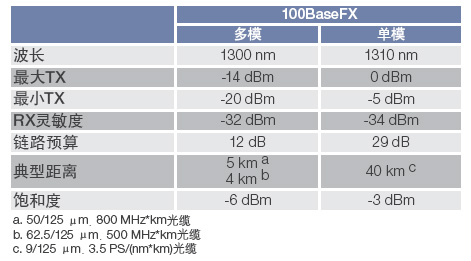

光纤
机械特性外壳：Metal，IP30防护等级
尺寸：30 x 125 x 79 mm (1.19 x 4.92 x 3.11 in)
重量：170 g
安装方式：导轨安装
工作环境工作温度：
标准型号：-10 ~ 60 °C (14 ~ 140 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
储存温度：-40 ~ 75 °C (-40 ~ 167 °F)
相对湿度：5 ~ 95% RH（无凝露）
电源需求输入电压：12 ~ 48 VDC
输入电流：
265 mA @ 12 VDC,
135 mA @ 24 VDC,
75 mA @ 48 VDC
连接方式：可插拔的3口接线端子
过载电流：1.1 A
反接保护：提供
安规认证Safety：UL 60950-1
EMC：CE，FCC
EMI：FCC Part 15 Subpart B Class A，EN 55022 Class A
EMS：
EN 61000-4-2 (ESD) Level 3,
EN 61000-4-3 (RS) Level 2,
EN 61000-4-4 (EFT) Level 2,
EN 61000-4-5 (Surge) Level 2,
EN 61000-4-6 (CS) Level 2
Shock：IEC 60068-2-27
Freefall：IEC 60068-2-32
Vibration：IEC 60068-2-6
Green Product：RoHS，CRoHS，WEEE
MTBF（平均无故障时间）时间：353,000 hrs
数据库：MIL-HDBK-217F，GB 25 °C
保修保修期：5年
-
可选型号 产品编号 描述 IMC-21A-M-ST-T 工业级10/100BaseT(X)转100BaseFX光电转换器，多模，ST连接器，工作温度-40 ~ 75°C IMC-21A-S-SC-T 工业级10/100BaseT(X)转100BaseFX光电转换器，单模，SC接头，工作温度-40 ~ 75°C IMC-21A-M-SC-T 工业级10/100BaseT(X)转100BaseFX光电转换器，多模，SC接头，工作温度-40 ~ 75°C IMC-21A-M-ST 工业级10/100BaseT(X)转100BaseFX光电转换器，多模，ST连接器，工作温度-10 ~ 60°C IMC-21A-S-SC 工业级10/100BaseT(X)转100BaseFX光电转换器，单模，SC接头，工作温度-10 ~ 60°C IMC-21A-M-SC 工业级10/100BaseT(X)转100BaseFX光电转换器，多模，SC接头，工作温度-10 ~ 60°C
