RS-232到RS-422/485
-
- 串口取电型RS-232到RS-422/485转换器可选2.5KV光电隔离保护
TCC-80/80I系列
-
简介
TCC-80/80I转换器可实现RS-232到RS-422/485转换，而无需外接电源。它支持半双工2线RS-485和全双工4线RS-422/485，可实现在RS-232 TxD和RxD信号之间的转换。此外，TCC-80采用了15 KV ESD保护，可以有效防止静电放电导致的设备损坏。除此之外，TCC-80/80I采用了15 KV ESD保护，可以有效防止静电放电导致的设备损坏。TCC-80I是高速采用串口取电带2.5 KV隔离保护的转换器。
还提供了通过检测RS-232输出信号TxD状态来实现RS-485自动数据流向控制的功能。这样一来，客户不必通过编程来控制RS-485数据的流向。此外TCC-80I的LED指示灯，可供监测TCC-80I是否有足够的电源供电。通过RS-232串口取电

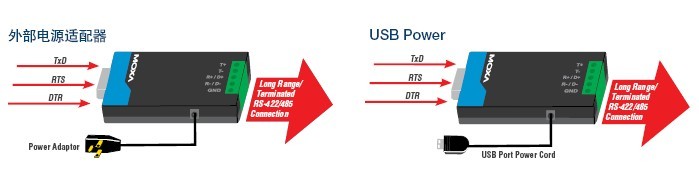

TCC-80/80I的RS-232接口为DB9孔式插头，可直接与PC机相连，并通过TxD取电。无论该电平信号高低与否，TCC-80/80I都可以从这些数据/握手信号线上获取足够的电源。若某些应用中没有握手信号、串口线缆过长或RS-232设备功率过低时。客户可以采用外部供电的方式。电源要求在5-12VDC，例如USB供电或电源适配器。
串口取电的功率消耗
安装使用TCC-80或TCC-80I转换器时，尤其要注意电源功耗，RS-232电缆长度以及RS-422/485的传输距离。通常TCC-80/TCC-80I的功耗为50mW，PC机上的标准串口能够通过TxD、RxD和DTR提供大概70-90mW的电源功率。此外，RS-232与主机之间的电缆长度应短于15m（@9600 bps）以确保在传输过程中的电源功率损耗降至最低。余下的功率则用于RS-422/485信号的传输。
串口取电和光电隔离
TCC-80/80I的RS-232接口为DB9孔式插头，可直接与PC机相连，并通过TxD取电。该产品通过内置的光偶将电气信号转换为光信号，随后再将光信号转换为电气信号从而实现光电隔离。这样一来，内、外部电路之间便实现了隔离。这种方式还可以防止接地环流，降低数据丢失的几率，同时对串口进行保护。
LED电源指示灯
TCC-80/80I的RS-232接口为DB9孔式插头，可直接与PC机相连，并通过TxD取电。该产品通过内置的光偶将电气信号转换为光信号，随后再将光信号转换为电气信号从而实现光电隔离。这样一来，内、外部电路之间便实现了隔离。这种方式还可以防止接地环流，降低数据丢失的几率，同时对串口进行保护。
- RS-232接口：孔式DB9
信号：
RS-232：TxD，RxD，GND
（内部回路：RTS ~ CTS，DTR ~ DSR和DCD）
RS-422/485
接口：接线端子或DB9针式
信号：（通过拨码和DIP开关选择）
RS-422：TxD+，TxD-，RxD+，RxD-，GND
RS-485-4w：TxD+，TxD-，RxD+，RxD-，GND
RS-485-2w：Data+，Data-，GND
RS-485数据流向控制：ADDC®（自动数据流向控制）
串口通讯波特率：50 bps ~ 115.2 Kbps
ESD保护：15 KV
光电隔离保护：1分钟2.5 KV rms（仅TCC-80I）
机械特性外壳：ABS + PC
尺寸：42 x 80 x 22 mm（1.65 x 3.15 x 0.87 in）
重量：50 ± 5 g
工作环境工作温度：0 ~ 60 °C（32 ~ 140 °F）
存储温度：-20 ~ 75 °C（-14 ~ 167 °F）
相对湿度：5 ~ 95%（无凝露）
电源需求电源输入接口：RS-232口（TxD，RTS，DTR）或电源输入插孔
输入电压：5 ~ 12 VDC
电源功耗：
TCC-80：10 mA @ 5 V（禁用终端电阻）
TCC-80I：20 mA @ 5 V（禁用终端电阻）
安规认证Safety：UL 60950-1
EMC：CE，FCC
EMI：FCC Part 15 Subpart B Class B
EMS：
EN 61000-4-2（ESD）Level 2，
EN 61000-4-3（RS）Level 2，
EN 61000-4-4（EFT）Level 2，
EN 61000-4-5（Surge）Level 2，
EN 61000-4-6（CS）Level 2，
EN 61000-4-8（SFMF）Level 1
Green Product：RoHS，CRoHS，WEEE
MTBF（平均无故障时间）：2,781,161小时
数据库：Telcordia（Bellcore），GB
保修保修期：5年
-
可选型号 产品编号 描述 TCC-80-DB9 串口取电型RS-232转RS-422/485转换器，带1.5 KV ESD保护， RS-422/485接口为DB9针式接口 TCC-80I 串口取电型RS-232转RS-422/485转换器，带1.5 KV ESD保护和2.5 KV光电隔离保护，RS-422/485采用接线端子 TCC-80I-DB9 串口取电型RS-232转RS-422/485转换器，带1.5 KV ESD保护 2.5 KV光电隔离保护，RS-422/485接口采用DB9针式接口 TCC-80 串口取电型RS-232转RS-422/485转换器，带1.5 KV ESD保护，RS- 422/485采用接线端子 可选配件 产品编号 描述 CBL-F9M9-20 针式DB9到孔式RS-232连接线（20 cm）
