以太网现场总线网关
-
- 1口/2口 DF1- Ethernet/IP网关
MGate™ EIP3000系列
-
简介
MGate™ EIP3000系列产品为需要将Allen Bradley PLC接入Ethernet/IP网络的用户提供1个端口或2个端口DF1 -Ethernet/ IP协议转换功能，并提供一种具有成本效益的途径将PLC和SCADA软件整合到同一系统中。
DF1 和 Ethernet/IP 之间的协议转换
MGate™ EIP3000通过支持CIP上的PCCC对象，可以与SCADA软件（如RSLinx）进行无缝通讯。对于那些基于EtherNet/IP进行控制软件开发的用户，EMGate™ EIP3000可提供标准接口进行连接。
支持多个 Ethernet/IP 连接
MGate™ EIP3000系列产品最多可同时支持16个Ethernet/IP客户端和服务器，每个客户端最多可同时发送16个请求。这种多重连接能力可以为更复杂的控制系统建立冗余保护。
Windows 工具实现简便设置和流量监测

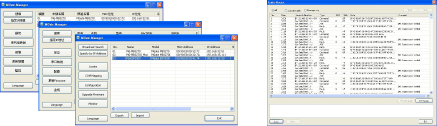

Moxa 提供一款简单易用的Windows工具，支持多国语言，适用于所有MGate™产品。该工具也支持Ethernet/IP和DF1协议下的流量监测功能。
提供串口重定向功能
MGate™ EIP3000 系列产品具有串口重定向功能，这为DF1 网络整合增添了额外的可选功能。 具有串口重定向功能后，一个串口master（命令发送者）的命令可以转向到其它端口上的串口slave设备（命令执行者）。 此外，一个串口master 能与 Ethernet/IP 客户端或者其他的串口 master 同步操作，而不必对 DF1 的架构或者软件进行更改。 利用这个串口重定向功能。EIP3000 网关就能对本来是为单串口工作而设计的 DF1 网络，建立冗余备援机制或用以太网进行监控。
支持 DF1 和 Ethernet/IP 设备通讯的虚拟串口
每台MGate™ EIP3000网关支持一个虚拟串口。一台远程PC使用一个Moxa提供的Real COM或TTY驱动程序，连接至EIP3000的虚拟串口。 RSLinx和SCADA系统可使用虚拟COM端口与EIP3000网关进行通讯。该虚拟串口功能使得RSLinux或某些SCADA系统可通过一个协议网关与多个DF1和Ethernet/IP设备相连。
上拉/下拉电阻和终端电阻选择
当使用终端电阻预防串口信号反射时，应正确设置上拉/下拉电阻使电信号不发生衰减，这点至关重要。因为不存在适合所有环境条件的通用电阻值设置，EIP3000面板底部设有DIP开关，用于设置终端电阻和上拉/下拉电阻值。
内置光隔离功能
含有大电流设备的复杂网络容易出现因放电、电磁噪声或共模瞬变引发的电信号失真现象。MGate™ EIP系列产品通过内置光隔离功能解决了这一问题。
- 以太网网口数量：2 (sharing 1 IP)
速率：10/100 Mbps，自适应 MDI/MDIX
接头：8-pin RJ45
电磁隔离保护：内建1.5 KV
串口端口数量：
EIP3170/3170I：1
EIP3270/3270I：2
串口标准：RS-232/422，软件选择
串口类型：
EIP3170/3170I：DB9 针式（适用于 RS-232），接线端子（适
用于 RS-422）
EIP3270/3270I：DB9 针式 x 2
ESD保护：15 KV 全信号
串行通讯参数数据位：7，8
停止位：1，2
校验位：None，Even，Odd，Space，Mark
流控：RTS/CTS, DTR/DSR
波特率：50 ~ 921.6 Kbps
串口信号RS-232：TxD，RxD，RTS，CTS，DTR，DSR，DCD，GND
RS-422：Tx+，Tx-，Rx+，Rx-，GND
以太网协议：CIP (PCCC) on Ethernet/IP
串行协议：DF1 Full-duplex
机械性能外壳：塑料
尺寸:
无挂耳：29 x 89.2 x 118.5 mm (1.14 x 3.51 x 4.67 in)
含挂耳：29 x 89.2 x 124.5 mm (1.14 x 3.51 x 4.90 in)
工作环境工作温度:
标准型号：0 ~ 55 °C (32 ~ 131 °F)
宽温型号：-40 ~ 75 °C (-40 ~ 167 °F)
工作湿度：5 ~ 95% RH
存储温度：-20 ~ 85 °C (-4 ~ 185 °F)
电源需求电源输入：12 ~ 48 VDC
电源接口：Terminal block
安规认证EMC：CE (EN55022 Class A and EN55024)，FCC Part
15 Subpart B Class A
安全：UL (UL60950-1)，LVD (EN60950-1)
危险环境：
UL/cUL Class 1 Division 2 Groups A，B，C，D
ATEX Zone 2, IECEx (for -IEX models)
冲击：IEC60068-2-27
跌落：IEC60068-2-23
震动：IEC60068-2-6
EMS:
EN61000-4-2 (ESD)：等级 3
EN61000-4-3 (RS)：等级 3
EN61000-4-4 (EFT)：等级 4
EN61000-4-5 (Surge)：等级 3
EN61000-4-6 (CS)：等级 3
EN61000-4-8：Passed
EN61000-4-11：Passed
EN61000-4-12：Passed
保修期5 年
-
可选型号 产品编号 描述 MGate™ EIP3270I-IEX 2口DF1-Ethernet/IP网关，2 KV隔离，0 ~ 55 °C工作温度，IECEx认证 MGate™ EIP3170-T-IEX 1口DF1-Ethernet/IP网关，-40 ~ 75 °C工作温度，IECEx认证 MGate™ EIP3170I-T-IEX 1口DF1-Ethernet/IP网关，2 KV隔离，-40 ~ 75 °C工作温度，IECEx认证 MGate™ EIP3270-T-IEX 2口DF1-Ethernet/IP网关，-40 ~ 75 °C工作温度，IECEx认证 MGate™ EIP3170-IEX 1口DF1-Ethernet/IP网关，0 ~ 55 °C工作温度，IECEx认证 MGate™ EIP3170I-IEX 1口DF1-Ethernet/IP网关，2 KV隔离，0 ~ 55 °C工作温度，IECEx认证 MGate™ EIP3270-IEX 2口DF1-Ethernet/IP网关，0 ~ 55 °C工作温度，IECEx认证 MGate™ EIP3170 1口DF1 - Ethernet/IP网关，工作温度 0 ~ 55 °C MGate™ EIP3170I 1口DF1 - Ethernet/IP网关，带2 KV隔离，0 ~ 55 °C 工作温度 MGate™ EIP3270 2口DF1 - Ethernet/IP网关，0 ~ 55 °C 工作温度 MGate™ EIP3270I 2口DF1 - Ethernet/IP网关，带2 KV隔离，0 ~ 55 °C 工作温度 MGate™ EIP3170-T 1-port DF1 ~ Ethernet/IP gateway，-40 ~ 75 °C 工作温度 MGate™ EIP3170I-T 1口DF1 - Ethernet/IP网关，带2 KV隔离，-40 ~ 75 °C 工作 温度 MGate™ EIP3270-T 2口DF1 - Ethernet/IP网关，-40 ~ 75 °C 工作温度 MGate™ EIP3270I-T 2口DF1 - Ethernet/IP网关，带2 KV隔离，-40 ~ 75 °C 工作温度 导轨式电源 产品编号 描述 DR-4524 45W/2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入 DR-75-24 75W/3.2A DIN-Rail 24VDC 电源，通用 85～264 VAC 输入 DR-120-24 120W/5A DIN-Rail 24VDC 电源，由开关切换 88～132 VAC/176～264 VAC输入
