Moxa通用 PCI卡应用于ATM 机集成外围设备

项目背景

自动取款机（ATM）是一种电脑化的远程通信设备，它为客户提供在公共场所的金融业务服务，而无须办事员或银行营业员。新近的 ATM 机通过客户插入的包含有唯一卡号和其他安全信息的卡对客户进行辨认，用户可以使用 ATM 机访问他们的银行账户，从而提取现金或者查询余额。

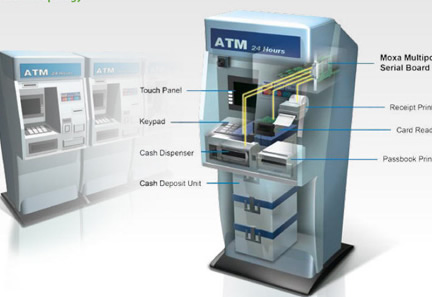

ATM 机的中心是一台嵌入式个人电脑，这台电脑连接了许多串行设备，例如读卡器、键盘、触摸屏、凭条打印机、提款机等等。电脑通过一个多端口串行板连接到这些串行设备。 由于一般 ATM 机都只有有限的空间，因此一些嵌入式个人电脑需要小尺寸的板卡。

在中国，越来越多的银行都在安装 ATM 机以服务日益增多的客户。 一家中国本土 ATM 机生产商赢得了很大的国际市场份额和广泛的客户认可，从而进入了国际竞争领域。为了保持它在国内外的竞争优势，这家生产商需要一家具有高质量产品、按时交货和高可靠性产品的多端口串行板提供商。

Moxa 的方案

Moxa 为 ATM 行业提供一系列不同类型的多口卡。 CP-104UL 是一个4端口 RS-232 通用 PCI 板，符合小尺寸要求，这意味着它能装配到所有类型的个人电脑中。 在提取现金之外，有些 ATM 机还提供需要额外外设的服务，例如存款和支票付款。对于这种 ATM 机，Moxa 提供可以连接超过4个串行设备的多端口串行板。 ATM 机也使用 ISA 和 PCE Express 等宽范围的连接接口。 为了满足多样性的客户需求，Moxa 提供 C104H（ISA）和 CP-104EL（PCI Express）多端口串行板。 一些装有嵌入式模块的个人电脑也会使用 Moxa 的 PC/104 模块 (CA-104) 或 PC/104-Plus 模块（CB-104）以增加电脑的串口数目。 一些 ATM 机需要更小的个人电脑因为它们绝大部分的内部空间都被现金盒给占用了。 这些迷你型个人电脑或者鞋盒型个人电脑需要像 CP-104UL 这样的小尺寸板卡。 采用 Moxa 的解决方案，他们可以对 ATM 机的功能进行定制以满足顾客的需求。

优势

• CP-104UL可以扩展个人电脑与串行设备之间的连接
• Moxa保证提供高质量的产品，每一个产品都有5年的保质期

推荐产品：CP-104UL

• 超过800Kbps的数据吞吐量，实现最佳性能
• 最大波特率921.6Kbps，实现超快速数据传输
• 128字节FIFO和片上硬件、软件流量控制
• 兼容3.3/5V PCI和PCI-X
• 为Windows (Vista, 2003, XP, 2000), WinCE 5.0, Linux和Unix操作系统提供驱动
• 板上15KV静电放电保护
•
