冗余环形骨干网用于可靠供电

项目介绍

在波兰摩尔多瓦的一个纺织工厂，需要为他们的变电站网络建立一个可靠的串口和以太网通讯。该工厂是由一个330 kV的变电站供电的，包括30个10kV的变电站和一个发电站。这些变电站使用Areva 的IEC 61850-3 变电站设备和一个工业以太网网络设施来建立一个优化的输配电系统，为纺织设备确保更高的效能。

由于现场使用远程终端单元（RTU）和PLC来传输串口数据，必须要用一个串口转以太网的解决方案来通过以太网网络将串口数据传送给控制室中电网自动化的SCADA系统

系统需求

• 冗余以太网骨干网，确保持续电力传输/配送，消除由于节点或连接断开引起的系统中断时间
• 串口转以太网设备服务器，将继电器和传感器连接到一个以太网网络，传输实时数据给SCADA系统。
• 具有工业可靠性的网络设备，以满足严格的变电站环境的需求，比如宽温操作范围。

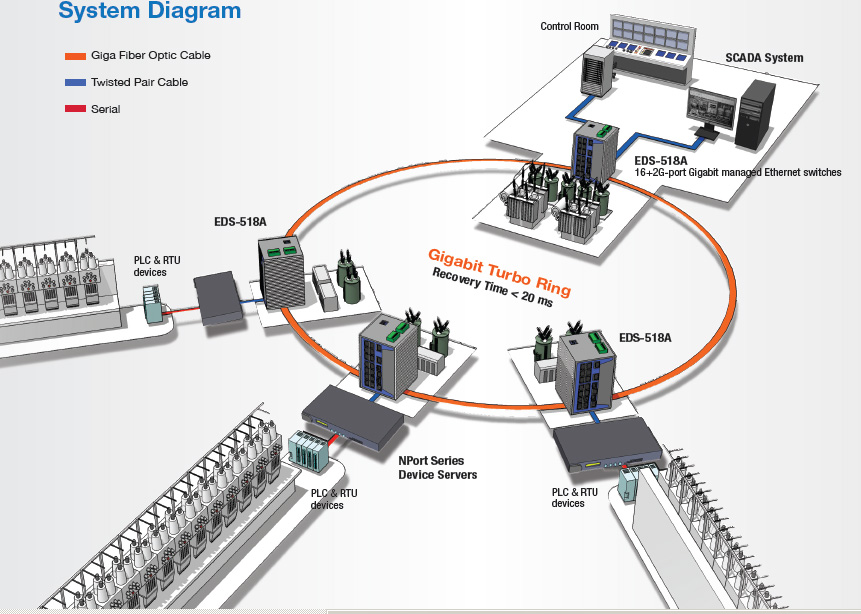

Moxa 解决方案

对于一个变电站SCADA系统最重要的是要确保高度的24/7 可用性，来监控从变电站系统和处理过程中传来的信息。该纺织工厂选择了强大的Areva 能源输配(T&D)管理解决方案，同时结合了Moxa 的冗余以太网交换机。这确保了RTU和中央SCADA系统之间可靠有效的通讯。整个环网骨干使用Moxa EDS-518A 千兆网管型以太网交换机，充分利用Moxa 的 Turbo Ring 自愈技术，恢复时间小于20毫秒。这些网管型以太网交换机拥有一系列功能，很适用于变电站设施稳定，连贯的操作，比如：先进的管理，高级安全性，介质冗余，冗余电源输入，EMI保护，和工业级强固设计，-40 到 75°C 操作温度范围。

为了方便SCADA系统和许多远程设备间的通讯，比如电表，和保护继电器，每个变电站都装备了Moxa NPort 串口设备服务器。这些串口服务器将RS-422/485 设备直接连接到以太网络并传输数据，从而在SCADA系统中进行实时信息采集和电力资产管理。

为何使用Moxa?

• 冗余以太网Turbo Ring 网络（恢复时间小于20毫秒）增强骨干网可靠性
• EDS-518A 的2个千兆光口和2个快速以太网光口满足客户对带宽和远程传输的需求
• EDS-518A 能够在宽温-40 到 75°C下操作，确保在严苛发电机环境下的可靠性。
• NPort 5650 串口设备服务器将现场串口设备（RTU和PLC）连接到EDS-518A 交换机，使串口设备能直接访问以太网骨干。
• Moxa 提供完整解决方案，包括工业以太网交换机和串口转以太网设备服务器，满足客户一站式需求。

相关产品

EDS-518A

• 2 个千兆加16个快速以太网口适用铜线和光纤电缆
• Turbo Ring 和 Turbo Chain （满载条件下恢复时间小于20毫秒），和RSTP/STP
• 高级管理和安全功能
• -40到 75°C 操作温度范围

NPort 5650

• 多达16 串口支持RS-232/422/485
• Real COM/TTY 口
• SNMP MIB-II 用于网络管理
