变电站综合自动化系统SCADA后台机 —— Moxa V2402嵌入式计算机

项目简介

变电站综合自动化是一项提高变电站安全、可靠稳定运行水平，降低运行维护成本，提高经济效益，向用户提供高质量电能服务的一项措施。随着自动化技术、通信技术、计算机和网络技术等高科技的飞速发展，一方面综合自动化系统取代或更新传统的变电站二次系统，已经成为必然趋势。另一方面，保护本身也需要自检查、故障录波、事件记录、运行监视和控制管理等更强健的功能。发展和完善变电站综合自动化系统，是电力系统发展的新的趋势。 在变电站综合自动化系统中，监控设计采用每个单元都有一个经光电隔离的串行通信RS-232口和RS-422/485口，经屏蔽通信电缆与各保护设备相连，将变电所各种数据通过后台机进行通信。在这里，后台机主要完成数据处理、显示、打印和远方通讯等功能。 嵌入式计算机的出现使得电力变电站解决方案更上一层新台阶。电力变电站的后台机方面，不仅要求有高效能的处理速度、还需要有多串口用于传统设备的连接，更重要的是安全稳定的将数据监控并同步给远方调度。Moxa真正工业级嵌入式计算机为电力变电站的后台机需求提供了嵌入式计算定制化的服务和完整的解决方案。

应用需求

• 后台机需基于X86高效能的CPU，以确保满足SCADA系统的运行。
• 后台机需要提供多个串口，包括RS-232和RS-422/485串口，以连接现场多个终端设备和打印机
• 电力现场通常采用双网冗余架构，后台机需要内置双以太网端口用于建立网络冗余，确保系统的可靠和不间断的工作
• 由于在电力环境中运行，产品必须支持100/220 VAC/VDC电源输入、机架式导轨安装等方式。此外，还必须有效防御现场的强EMI/EMS干扰。对产品而言，平均故障时间要求苛刻(MTBF)，以便增强系统的可靠性。

Moxa 解决方案

Moxa的嵌入式计算机为电力变电站的后台机提供了完美的解决方案。V2402 (RACK)机架式嵌入式计算机是我们为国内某电力企业SCADA后台机定制的产品。在这个应用中，Moxa的V2402 (RACK) 嵌入式计算机基于Intel Atom N270 1.6 GHz处理器，具有2个RS-232/422/485串口，2个千兆以太网口，2个USB2.0接口。出色的多种接口设计使得V2402 (RACK)完全满足变电站自动化系统中后台机的使用需求。2个千兆网口可以建立网络冗余，确保数据传输不丢失。V2402 (RACK) 还支持CF卡扩展，板载一个SATA接口和一个IDE接口，使得存储数据更为可靠。

V2402原本是一款壁挂式安装的产品，为了适应变电站自动化系统的使用，客制化产品V2402 (RACK) 则采用了机架式安装方式。相较于传统的工控机，V2402 (RACK)无论在体积和内在布局上，都具有极大的优势。嵌入式计算机内部采用了无风扇、无飞线的设计，极大程度上降低了故障点，使得整个产品和系统都更为可靠。此外，V2402(RACK)采用了工业DOM盘存储，使数据更加安全。以上这些特点完全满足变电站自动化系统SCADA后台机的需求。

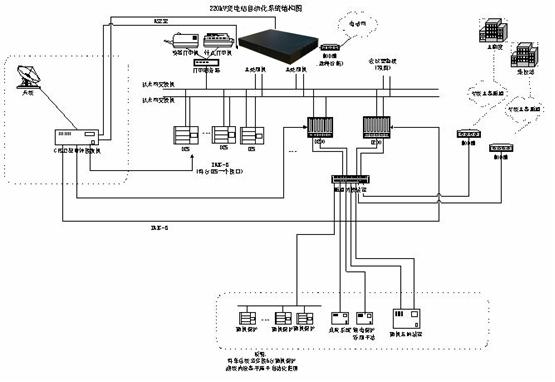

系统配置图

为什么选择Moxa？

• 专业快速的响应和客制化服务
• 模块化嵌入式计算机，具有多种接口类型设计，功能强大、变化灵活
• 机架式安装方式，易于安装和系统管理
• 宽电源输入范围：100 - 240 VAC/VDC
• 无风扇，无硬盘，低功耗设计，提升产品稳定可靠性

应用产品: V2402

• CPU：Intel Atom N270 1.6 GHz
• 两个千兆以太网口，2个RS-232/422/485 串口，2个USB口
• 支持双显，支持DVI-I和VGA格式
• 支持CF卡插槽，板载SATA接口和IDE接口
• 电源输入范围：100 ~ 240 AC/DC
• 机架式安装方式
•
