邢台变电站综合通信系统

工程介绍：

变电站的作用是将长距离传输的高电压降为民用电压（如110000V电压变为380V）。一个电网除了需要各级的变电站，同时还需要一个完备的通讯系统。这个通讯系统主要完成各种数据的传输，如：RTU控制数据，VOIP语音数据，甚至变电站的前端的视频数据。
以太网具有很好的兼容性,能够将各种数据在一个网上传输。 各种类型的数据，或各种协议的数据都可以通过一些成熟的产品转换成TCP/IP协议的数据在以太网上传输。
电力系统作为国家的一个能源系统在国民生计中占有十分重要的地位，一个强壮的网络可以大大提高系统的稳定性和可靠性。那什么样的网络能够承担这么重要的任 务呢？具有冗余功能的工业以太网无疑是个很好的选择。

系统描述：

在电力系统中普遍使用RTU来采集各个变电站的现场电力传输信号，如：一次电压，二次电压，电流，以及功率等；并且可以执行SCADA系统发送的控制命令，做现场继电保护的切换。RTU的通讯接口通常来说采用RS-232接口。
RP3000/2000是一种综合协议转换设备，它具有两个RJ-11 RS-232串口和两个RJ-11语音接口。这种装置可以分别将语音与串口数据转换成TCP/IP的数据传输到以太网上。

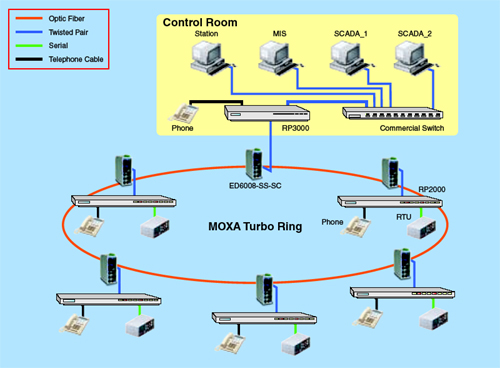

在这个系统中采用MOXA的具有冗余环网功能EDS-408A工业以太网交换机，组成了一个冗余通讯环。由于EDS-408A工业以太网交换机 具有两个单模光纤接口不需要其它光端转接设备就可以直接进行光电信号传输了。
由EDS-408A工业以太网交换机和RP3000/200组成的这个光传输网络，完全满足了客户现场RTU数据和语音数据的传输。MOXA工业以太网交换机在电力行业中有着更广泛的应用。

整体效益：

• Moxa Turbo Ring 支持快速冗余功能,能够在小于 300 毫秒的时间内恢复，所以满足了客户对网络稳定性，可靠性的需求。
• Moxa 工程师能够通过web配置网络上所有的ED6008，并且ED6008独有的实时数据曲线帮助工程师分析通讯故障。
• EDS 408A是一款具有两个单模光纤接口的工业以太网交换机，点对点能够将数据传输至少15公里，满足客户对长距离传输的需要。
• EDS 408A工业以太网交换机 各种报警功能的设计能够帮助工程师诊断各种故障。
