基于以太网的抽水站监控和管理系统

项目介绍

通常，抽水设施的监测和管理使用专门的SCADA系统是与其它网络物理隔离的，使得难以或无法访问外部的物理控制中心。以太网和基于IP的通信技术，让实现全球访问和易于集成到其他系统与网络这样功能的一个更为灵活和强大的系统变得有可能和成本更低。然而，某些因素必须满足，以保持必要的可靠性，安全性，并与现有系统兼容。

例如, 抽水设施的现有系统可能已经被专业CCTV摄像机，传感器和软件深度绑定了，因此可能根本就不能选择更换此类设备。此外，当将以前封闭的网络与一个较大的网络或因特网连接时，为保障数据免受未经授权的访问而实施强健的安全性措施是绝对必要的。最后，以确保最大可用性的其它形式最关键系统的备份访问可能是非常可取的。

系统需求

• 让以太网上的传感器数据和CCTV视频源都可以很安全
• 与现有的SCADA系统和终端的无缝集成
• 为关键数据提供备份通讯和安全的VPN通道

Moxa解决方案

Moxa能够将现有的抽水站监控系统无缝集成到更大的以太网网络，同时保持高水平的可靠性和这类设施的安全性。

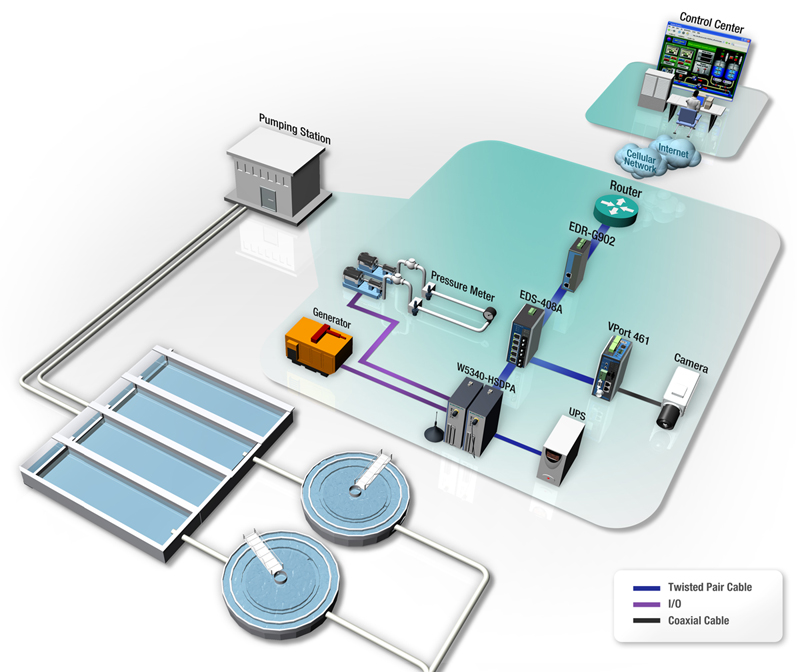

在上面的例子中，为设备提供以太网连接的是Moxa的EDS-408A，它为通讯可靠性提供了丰富的网络管理功能，并支持高性能的冗余拓扑结构，可以在几毫秒内恢复中断的通讯链路。通过使用Moxa的EDR-G902，一个高性能的IPSec VPN安全路由器，提供了极强的多层次保护让该网络免受未经授权的访问。

将实际监控设备连接到网络的是Moxa的 VPort 461 和 ioLogik W5300。VPort 461连接着CCTV摄像机，并将它们转换称视频数据流，以便通过网络进行查看。 它支持的免费SDK能够花费更少开发时间和精力将视频流直接集成到SCADA软件中。

ioLogik W5300是一种多功能的RTU ，连接水压力传感器、UPS机组和其它设备，实现通过SCADA系统来监视和触发这些设备。它内置了蜂窝式网络的无线通讯，在网络连接中断的情况下能够提供紧急访问。

这些产品是为工业应用设计的，能够在极端温度下运转。它们符合工业协议和规范，适合各种环境和现场。

Why Moxa

• 专为工业应用设计的，包括宽温
• 方便将现有的设备和系统集成到以太网络
• 具有高可靠性和安全性，包括备份通信的无线通道
• 能够集成视频监控系统和实时传感器数据到以太网络和SCADA系统
•
