如何在复杂的井下环境扩展通信网络

项目描述

采矿作业是非常危险的，通常会发生不可预知的事情。事实上，由于需要持续扩展采矿范围和井下巷道，整个作业环境也是处于不断变化的状态。

东欧某矿区需要布建基于IP通信的远程监控系统。为了确保矿区的控制和传感器系统稳定可靠且一直运行，更重要的是需要保护矿工在如此恶劣的危险环境下的工作安全性，这个远程监控系统需要能获取实时数据。然而，随着矿区范围的扩大以及井下巷道的增加，需要部署越来越多的传感器，I/O节点和监控摄像头，而与此同时，也需要更多的网络节点和网络设备，相应骨干网的带宽也需要增加。

远程传感器、I/O节点和监控摄像头都需要通过网络传输数据，且彼此之间的距离可能是几百米，甚至数千米。光纤是一种解决方案，但井下环境复杂，分支巷道众多，布线较为不易。不仅如此，管理人员需要通过远程工业网络管理系统来随时监控网络的运行状态，根据发生的事件做出及时准确的判断，这样可以提高生产效率，也降低了需要人力去现场排查故障所带来的危险性和更高的成本。另外，由于是跨站点通信，因此必须使用三层网络设备。

系统需求

• 控制信号和视频的传输距离需达1公里
• 使用现有的铜线来构建IP网络，并根据环境需要满足网络的灵活性和可扩展性
• 3层交换机，无风扇设计，丰富的端口，以满足分布式网络和恶劣应用环境的需求
• 易于安装、故障诊断和管理

Moxa解决方案

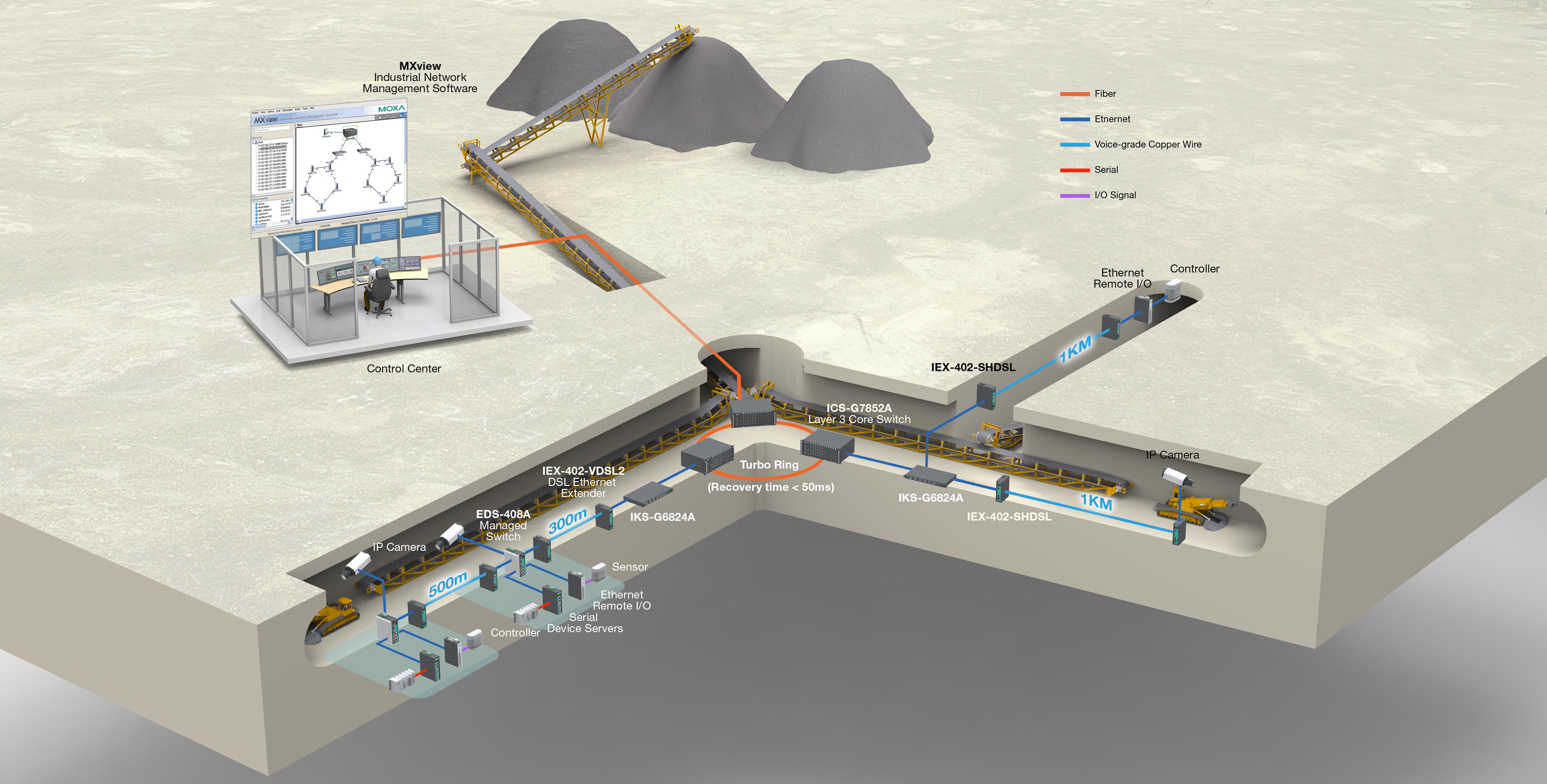

Moxa为该矿区提供了工业级网管型DSL以太网扩展器，基于VDSL2标准可传输300米至3公里，基于G.SHDSL的点对点传输最远可达8公里。这样可以通过网络连接远程传感器、I/O节点和监控摄像头，采用菊花链的方式与矿井原有的铜线连接。采用这种解决方案，工作人员可以非常轻松的根据矿区范围的扩大以及巷道的增加，在原有布线基础上灵活的扩展其通信网络。

整个系统的三层骨干网络采用的设备均为无风扇设计，且支持宽温，以确保在恶劣的井下环境可以可靠的运作。此外，搭配使用集中式网络管理软件，使得工作人员在控制室可以监控并了解整个网络的状态。

Why Moxa

• 利用DSL技术，可以基于现有的铜线来构建点对点的以太网通信
• 支持长距离传输，于VDSL2标准可传输3公里，基于G.SHDSL的点对点传输最远可达8公里，速率分别可达100 Mbps*和15.3 Mbps**
• 自动CO/CPE协商技术，即插即用，便于快速安装
• LED指示灯显示，便于现场故障排除
• 工业级无风扇设计，适用于恶劣的现场环境，提高系统可靠性，降低运营成本
• MXview网络管理软件，可视化界面便于远程网络管理
• 5年质保
