中国某卷烟厂构建一个基于千兆骨干网络的能源管理系统

项目描述

为了减少碳排放，中国政府正通过补贴和奖励计划，鼓励高能耗企业实行能源管理系统（EMS）。

杭州某国有烟草公司开始实行这个能源优化计划，并开始部署EMS系统。EMS包含了很多和能源相关的子系统，包括空调、同分和燃气等系统。通过对每个子系统的实时监控来提升能源使用效率。在EMS系统中，工业以太网交换机发挥了非常重要的作用，它为整个EMS系统建立了一个高效可靠的数据通讯骨干网络。

但是，不是任何一台工业以太网交换机就可以的。由于交换机大多安装在工厂里，因此交换机必须能承受恶劣的工业环境。此外，因为EMS系统汇聚了子系统中大量的数据，因此骨干网络必须具备高带宽、可扩展和冗余的网络特性，来面对未来的扩展需求。Moxa核心交换机为杭州卷烟厂构建了一个高可靠的千兆骨干通讯网络。

系统需求

• 网络冗余，提供高效的数据可用性
• 可扩展的网络架构，支持千兆通讯能力
• 坚固的工业特性，适用于恶劣的现场环境

Moxa解决方案

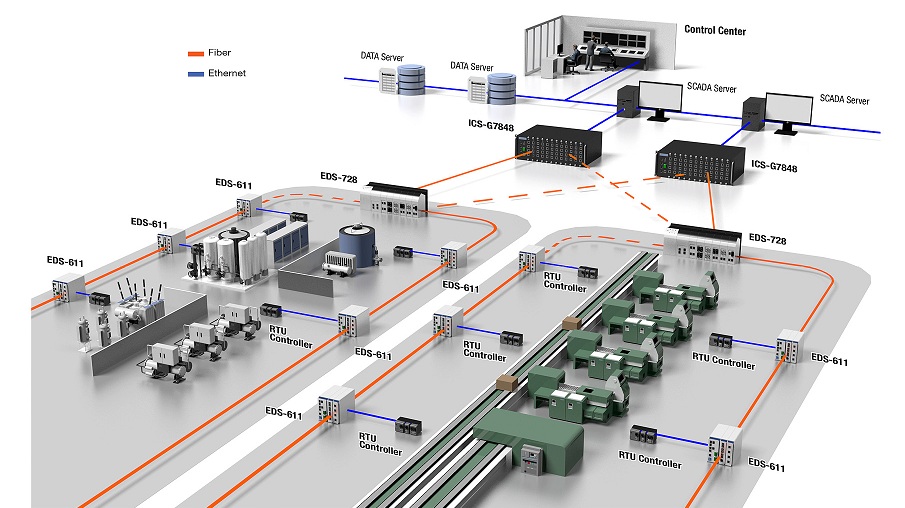

杭州卷烟厂的EMS能源管理系统被分为几个不同的能源管理网络，每个网络覆盖一个能源管理子系统，如水冷却、空调、燃油、燃气、蒸汽房和变电系统等。这些子系统都通过PLC和RTU进行数据采集，然后通过以太网络将数据发送到控制中心。

由于EMS系统处理的数据量非常大，需要一个可靠的千兆骨干网络，可以承载数据、音频和视频信息在同一个网络上进行传输。因此，每一个子系统配备了Moxa的EDS-611，这是一款支持8个网口和3个千兆端口的紧凑型模块化网管型工业以太网交换机，最多支持3个千兆端口用于高速的数据通讯。这样一来，工厂创建了一个具有高度灵活配置的千兆骨干网络。

EDS-728系列千兆模块化网管型以太网交换机作为汇聚层交换机，向下连接子网络交换机，向上接入骨干网络中的核心交换机。核心交换机选用的是两台ICS-G7848全千兆交换机，两台设备分别与汇聚层的EDS-728相连，来实现网络的冗余。

Moxa为EMS提供一个可靠且具有 冗余技术的工业以太网解决方案，在一个单一网络中，如果链路发生故障，可在50ms内实现快速恢复。此外，Moxa一系列接入层、汇聚层和核心层交换机具有工业等级的特性，通过各项工业认证，适用于恶劣的现场环境。产品本身具备模块化的设计，可应对未来的扩展需求。总而言之，这一整套工业以太网交换机的使用，为卷烟厂的EMS系统提供了最大的性价比优化。

Why Moxa

• 无风扇设计，支持-40~75℃宽温
• 支持Turbo Ring冗余协议（250台交换机满负载下，自愈时间<50ms）
• 模块化设计，安装更灵活
• 一站式edge-to-core解决方案，便于故障排除和系统维护
• 高性价比
