Moxa工业交换机在华亭煤矿矿井综合自动化系统中的应用

项目描述

华亭煤业集团公司所在的华亭矿区是国家13个大型煤炭基地，矿区总面积134平方公里，煤炭资源总量为28.5亿吨。截至2011年底，公司保有煤炭资源量21.5亿吨，可采储量11.2亿吨。

随着华亭煤业集团公司旗下矿井开采规模的不断扩大，作业范围的不断延伸，以及矿井开采工艺和装备的信息化、智能化程度不断的创新与提升，与之相配套的各个控制子系统、监测子系统、安全子系统营运而生，数据从采集、传输、分类、加工、挖掘等都需要统一的网络传输平台安全、快速、可靠的承载，为整个煤矿的调度指挥、安全生产、经营管理形成一个高效的管控一体化综合业务系统平台。

系统需求

• 采用工业以太网整合井上/井下各子系统间的通讯
• 系统必须具备高可靠性，支持各种冗余和网络管理功能
• 三层千兆骨干通讯网络，可支持所有数据、语音和视频信息的通讯传输
• 稳定可靠，可适用于恶劣的矿井环境
• 实时的报警和事件管理

Moxa解决方案

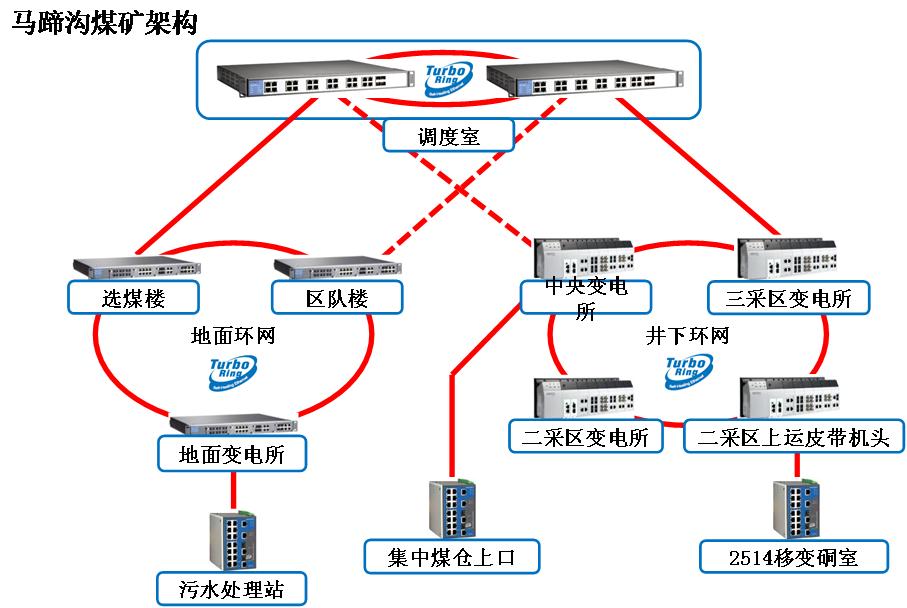

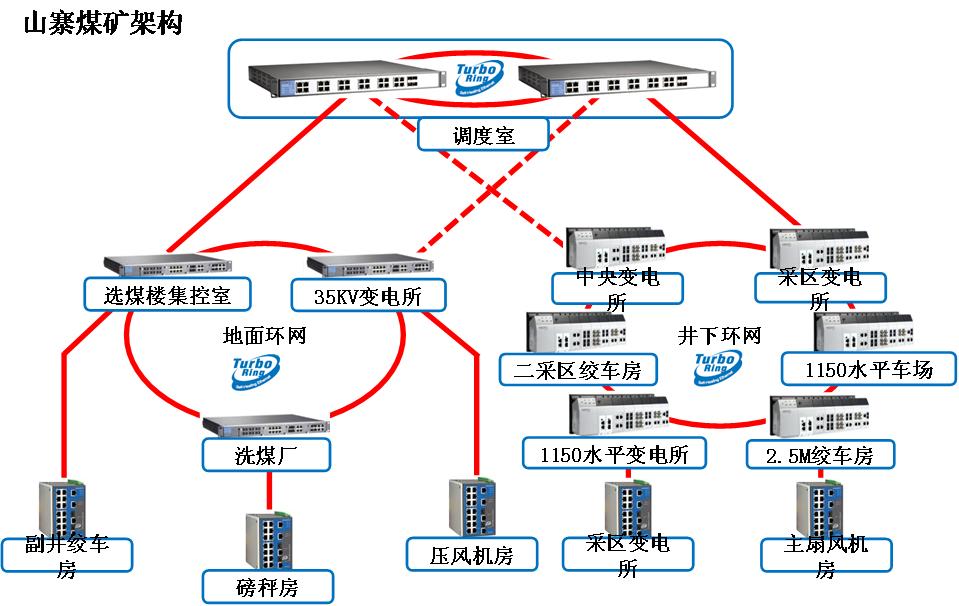

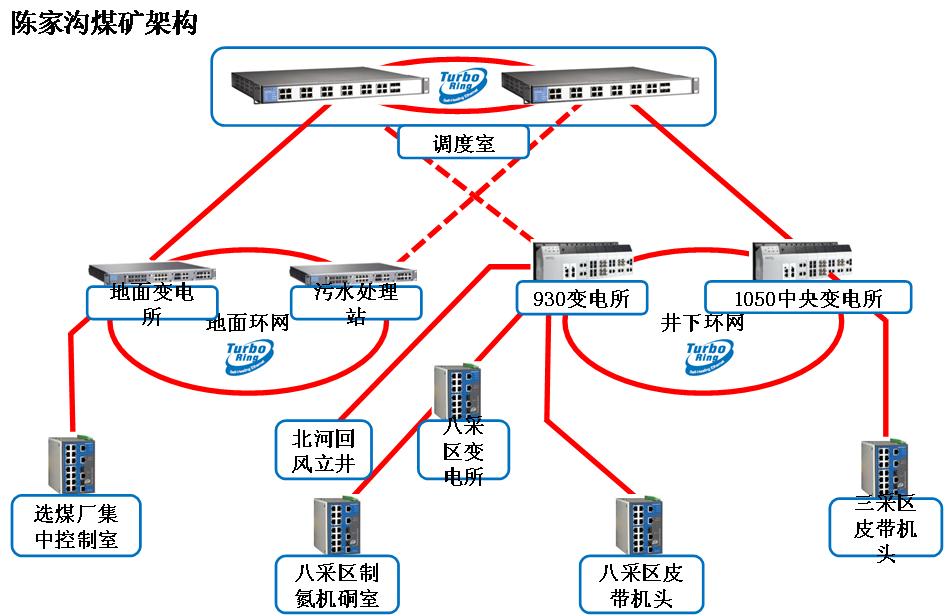

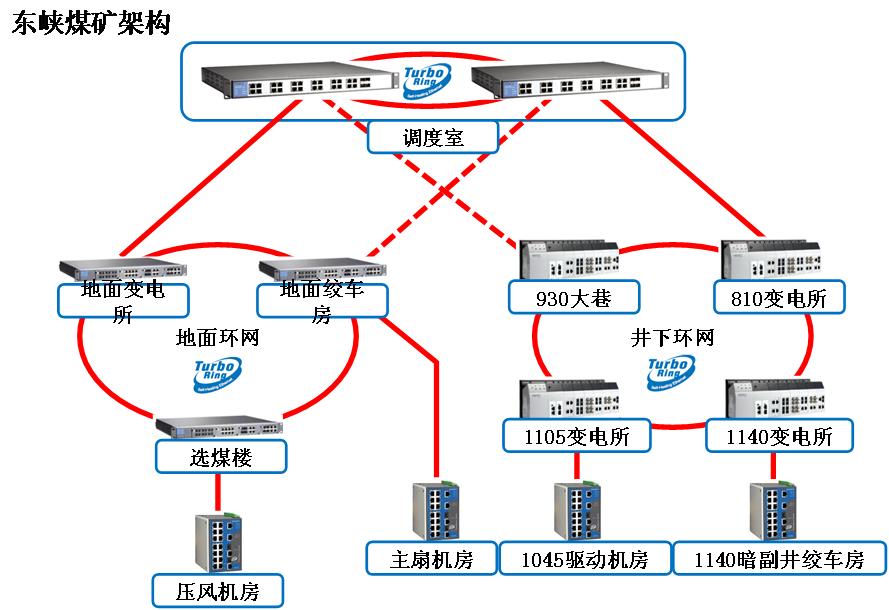

此次共有四个煤矿需要进行矿井综合自动化系统的构建，分别是马蹄沟煤矿、东峡煤矿、山寨煤矿和陈家沟煤矿，通过构建千兆地面骨干网络和井下骨干网络，将各个子系统接入各煤矿的调度中心，从而实现整个煤矿的高效调度和指挥监控中心。

Moxa交换机在该系统中提供了Edge-to-Core的完整解决方案，包括调度室的千兆骨干核心交换机、地面/井下骨干交换机，以及地面/井下分支交换机等，其高性能、高可靠的特点完全满足现场的需求。

调度室：为了确保与控制中心进行数据传输，在调度中心采用2台IKS-G6824三层千兆机架式交换机组建一个高效灵活的冗余网络，可传输来自井下的数据、语音和视频监控信息。IKS-G6824是一台具有24个千兆端口的三层机架式工业交换机，支持Moxa独有的Turbo Ring冗余技术，可在20ms内快速自愈。此外，采用双机备份可以更好地确保骨干网络的稳定可靠。

地面网络：为了构建千兆冗余的地面通讯网络，在选煤楼、变电所等区域选用了Moxa PT-7828模块化千兆三层交换机，同样采用Moxa Turbo Ring冗余协议构建环网，实现高可靠的网络冗余。PT-7828具有模块化设计，可选配4个千兆网口和24个百兆端口，千兆端口向上接入调度室的核心交换机，百兆端口向下接入地面分支交换机EDS-518A，从而构建一个完整的地面通讯网络。

井下网络：通过井下千兆环网接入调度室的核心交换机，从而构成井下安全监测监控、视频监控、生产控制自动化的统一的网络平台。井下环境更为恶劣，Moxa交换机为适应井下防爆箱的尺寸，选用了EDS-828模块化千兆三层交换机构建井下千兆冗余骨干网络，井下分支交换机采用EDS-518A就近接入EDS-828。井下交换机解决方案均采用导轨安装，体积小巧，且具有防爆认证，适用于井下恶劣的工作环境。

除构建一个高可靠的硬件平台之外，Moxa还提供了MXview网管软件，确保井上的管理人员可以轻松地管理整个网络。MXview可以自动生成网络拓扑架构图，通过直观的图形化网络拓扑显示，可以显示每个节点的状态。不仅如此，MXview还包括实时报警、历史数据分析和事件回放功能，可用于故障排除。

Why Moxa

• Moxa提供了Edge-to-Core工业以太网解决方案，可提供包括核心交换机、骨干交换机和分支交换机，以及其他用于现场设备层的网关和串口设备联网功能
• Moxa交换机支持Turbo Ring和Turbo Chain高效冗余协议，支持20ms内快速的网络自愈（满负载测试），确保网络稳定可靠运行
• Moxa交换机提供百兆、千兆及万兆通讯能力，类型丰富
• Moxa交换机均采用无风扇设计，支持-40~75℃宽温，长MTBF，能适应矿井的恶劣工作环境
• Moxa交换机均支持MXview网管软件，通过可视化平台进行管理和配置
• Moxa交换机支持模块化设计，可根据现场端口数量和类型进行选配，应用更灵活
• Moxa交换机在各重要项目中均有成功应用，客户口碑好
•
