报警视频监控用于海上石油和天然气 FPSO（浮式生产储存卸货装置）

项目介绍

对于危险行业，如FPSO（浮式生产，储存和卸载），视频监控是安全控制和监测的关键。Moxa与一个控制和仪器仪表供应商合作为石油和天然气工业提供离岸FSPO平台的关键性过程控制系统。使用Moxa的视频编码器，该系统能够从模拟CCTV向IP网络迁移，过程控制系统和IP视频系统可以无缝集成，实现报警视频监控。改善报警处理后，事件图像可以很容易地在最短的时间内被搜索到。

系统需求

• 升级到IP视频监控系统
• 将监控视频整合到现有DCS平台
• 使用DCS系统配置和触发视频弹出
• 抵御恶劣的FPSO环境

Moxa解决方案

模拟到IP视频迁移

用于板载火焰监测的232模拟摄像机的视频源使用Moxa的VPort354-T的4通道视频编码器转换成MJPEG/MPEG流，它支持120 FPS和4CIF全帧率性能。VPort354-T具有坚固的设计，并具有IP30的金属外壳，24 VDC/VAC冗余电源输入，DIN导轨安装和-30至70°C的工作温度范围。因为有这些和其他工业特色，VPort354-T是一个非常适合在FPSO船只的苛刻条件下使用的高度可靠和有效的解决方案。

监控系统的视频录制

由于使用VPORT354-T，供应商能够使用捆绑的VPort SDK PLUS部署他们的视频管理系统的录像功能，可以触发事件或历史回放和搜索。

DCS系统的视频查看器

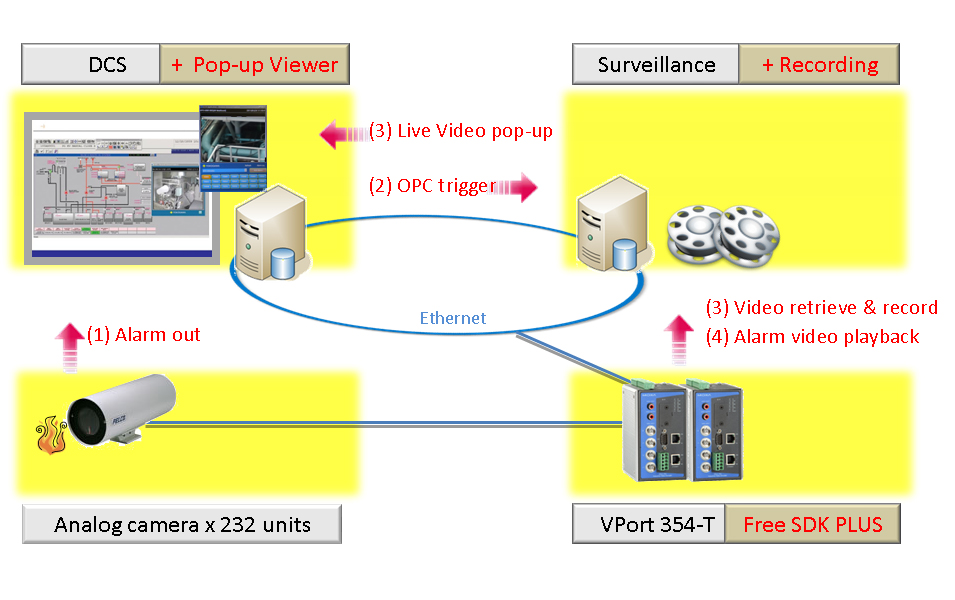

使用Moxa的VPort SDK PLUS, 客户也能够基于OPC通讯在他们的DCS工作站上建立另一个视频浏览器。当DCS收到报警通知时，它发送一个事件触发指令到监控服务器，视频监控系统立即检索有关VPort354-T装置的视频流，并开启录制和播放功能。在DCS控制中心，内置查看器允许工程师一目了然的审查事件日志和相应的视频。

Why Moxa

• 能够将CCTV的模拟信号转换成基于IP的视频监控
• 能够在现有的监控管理系统中通过VPort SDK PLUS实现视频录制
• 通过VPort SDK PLUS能够在现有的DCS/HMI中实现弹出式视频
• 工业级的设计和功能确保在具有挑战性的浮式生产储油环境下可靠运行

VPort 354-T产品特点

• 4通道视频录像
• 双MJPEG/MPEG4编解码器，在4CIF（704×480）分辨率情况下，每通道最高可达120FPS
• -40到75°C工作温度的工业等级设计
• 光纤以太网端口用于千兆上行传输
• 两个以太网口用于级联和端口冗余
• SD卡插槽用于本地存储扩展
• 支持Modbus/TCP，方便与SCADA软件通讯
• 免费的VPort SDK PLUS，方便报警视频集成功能的开发
